واشر عایق ترانزیستور TO-220
واشر عایق ترانزیستور TO-220 یکی از قطعات جانبی مهم برای ایزولهسازی کامل قطعات نیمهرسانا از بدنه و هیتسینک است. این قطعه گرچه کوچک و ساده به نظر میرسد، ولی نقش مهمی در افزایش ایمنی و پایداری مدارهای قدرت ایفا میکند.

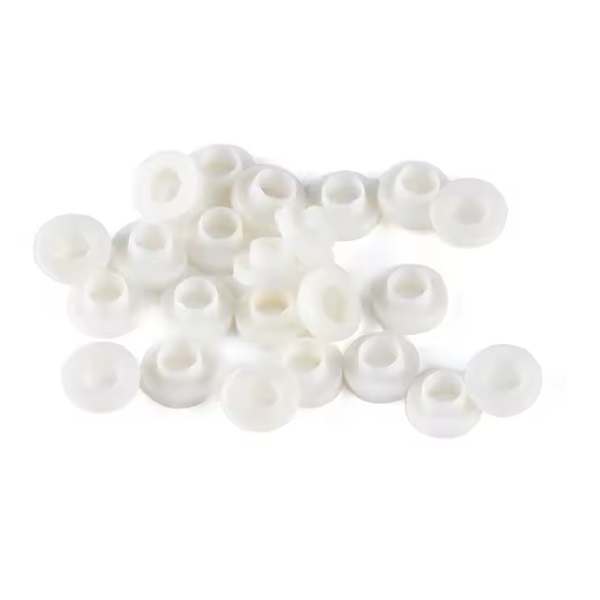

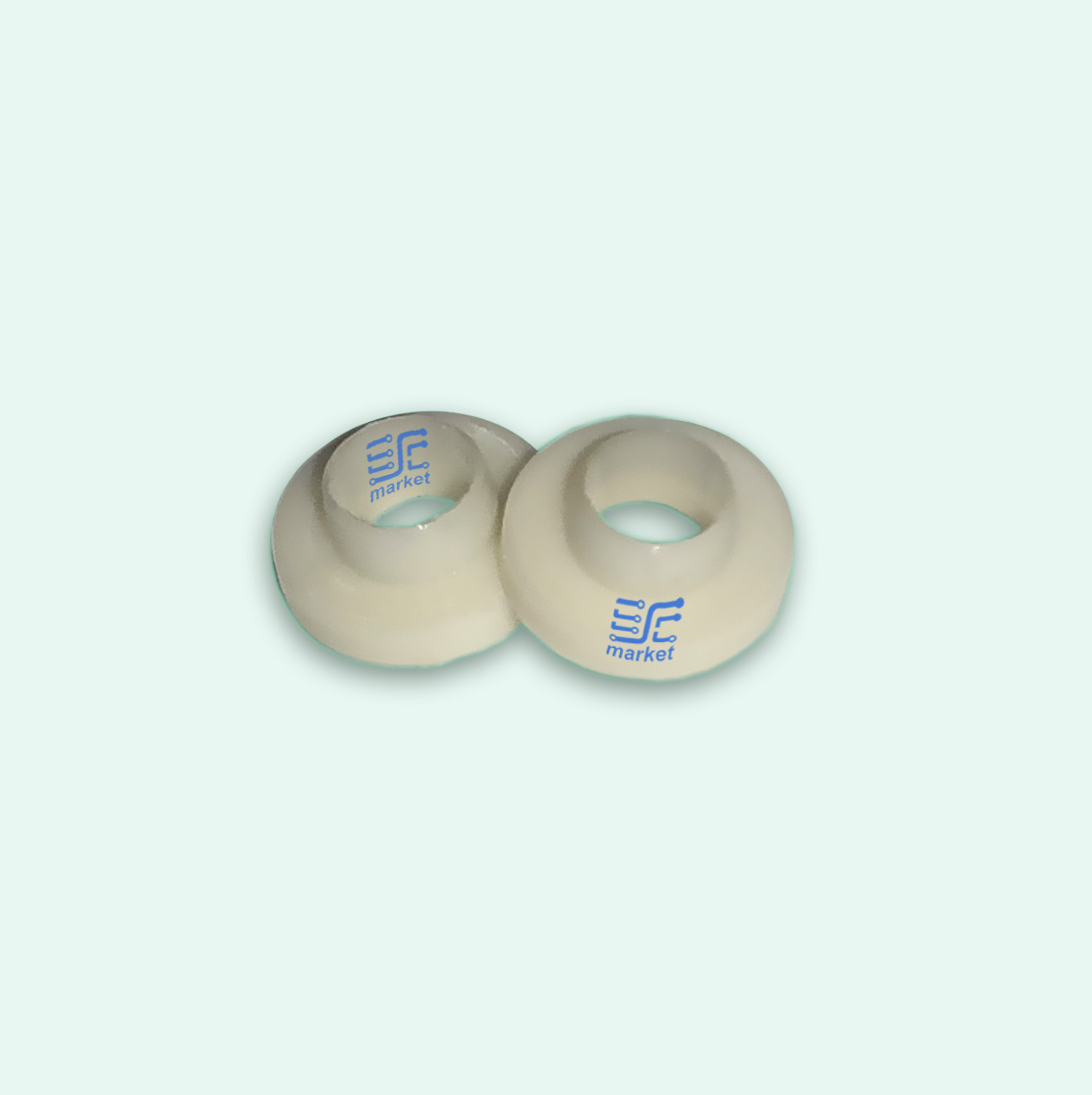

واشر عایق ترانزیستور TO-220 یک قطعه پلاستیکی با طراحی دقیق است که بهطور خاص برای ایزولهسازی هیت سینک یا پایه فلزی محل پیچ شدن ترانزیستور پکیج TO-220 طراحی شده است. این قطعه، در کنار واشرهای سیلیکونی یا میکا، یک ایزولاسیون الکتریکی کامل بین ترانزیستور و هیتسینک فراهم میکند و از عبور ناخواسته جریان از طریق پیچ یا بدنه جلوگیری مینماید.
ویژگیهای واشر عایق ترانزیستور TO-220:
- جنس: پلاستیک مقاوم در حرارت (مانند نایلون یا پلیآمید)
- رنگ: معمولاً سفید یا شیری
- مقاوم در برابر حرارت: تا حدود 100–150 درجه سانتیگراد
- مقاومت الکتریکی بسیار بالا
- نصب سریع و آسان، بدون نیاز به ابزار خاص
کاربردها:
– استفاده همراه با واشر میکا یا سیلیکونی برای ایزولهسازی کامل قطعات TO-220
– جلوگیری از اتصال الکتریکی پیچ به بدنه فلزی ترانزیستور
– مناسب برای منابع تغذیه، درایور موتور، آمپلیفایرها و تجهیزات صنعتی
ابعاد تقریبی:
- قطر بیرونی: 4.5 تا 5 میلیمتر
- قطر داخلی (محل عبور پیچ): حدود 3.2 میلیمتر (مناسب برای پیچ M3)
- ارتفاع/ضخامت: حدود 1.5 تا 2 میلیمتر

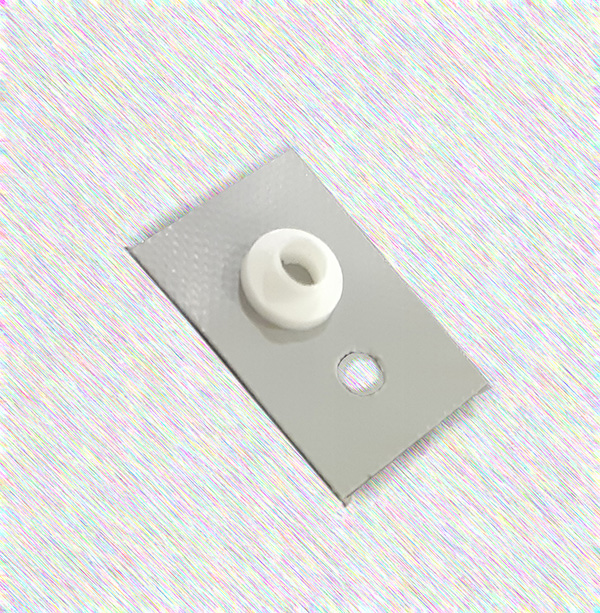

این قطعه بهصورت مکمل همراه با عایقهای تخت (میکا یا سیلیکون) مورد استفاده قرار میگیرد و استفاده از آن در مدارهای حساس یا دارای ولتاژ بالا توصیه میشود .
