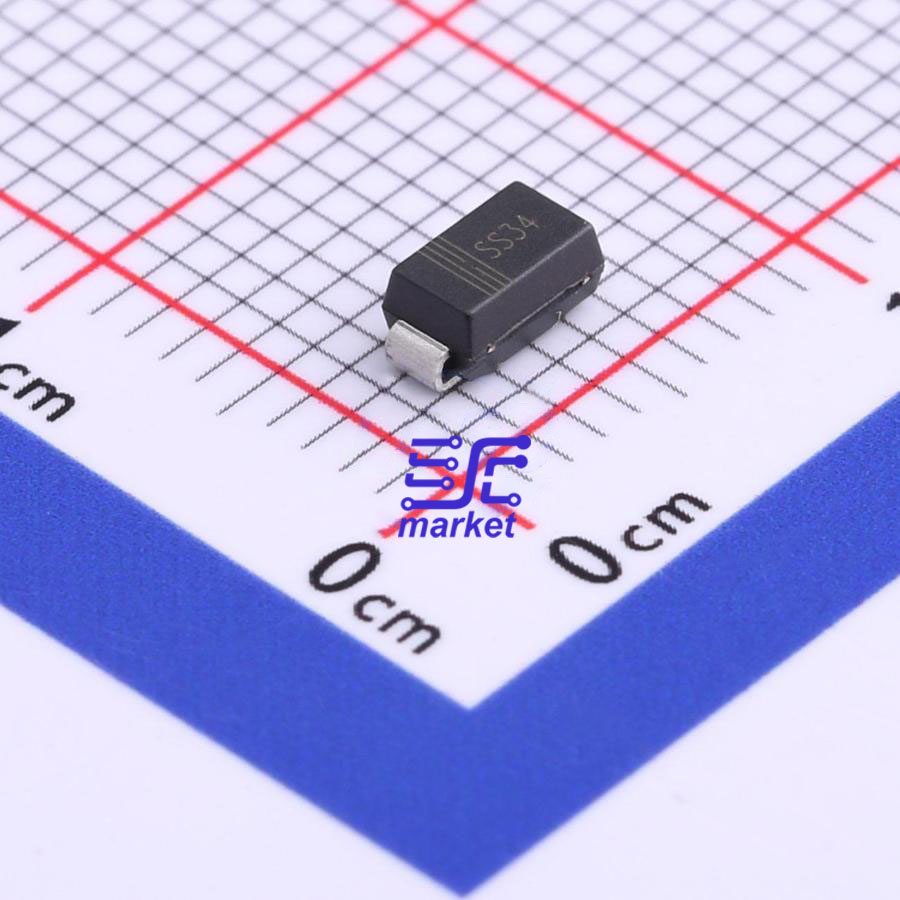

دیود شاتکی SS34 یکی از دیودهای قدرت شاتکی است که به دلیل ویژگیهای الکتریکی برتر و ساختار فیزیکی مقاوم، کاربرد وسیعی در مدارهای الکترونیکی مدرن دارد. این دیود برای استفاده در سیستمهایی طراحی شده است که نیاز به کارایی بالا و افت ولتاژ رو به جلو کم دارند.
ویژگیهای کلیدی دیود شاتکی SS34:
• افت ولتاژ رو به جلو پایین: یکی از مزایای اصلی دیود SS34، افت «ولتاژ رو به جلو» کم است (معمولاً حدود 0.5 ولت) که باعث افزایش کارایی و کاهش تلفات توان در مدار میگردد. (لازم به ذکر است که ولتاژ رو به جلو در دیود، همان ولتاژ حالت هدایت است یعنی زمانی که دیود به طور صحیح قطببندی شده و جریان از آن عبور میکند. در مورد دیود شاتکی، «ولتاژ رو به جلو» نسبت به دیودهای استاندارد سیلیکونی کمتر است؛ لذا دیودهایی شاتکی در مدارهای کم-تلفات محبوبیت بیشتری دارند.
• سرعت سوئیچینگ بالا: این دیود قابلیت سوئیچینگ سریع دارد که برای کاربردهای فرکانس بالا مناسب است.
• جریان مستقیم بالا: دیود شاتکی SS34 میتواند جریانهای مستقیم بالا، حدود 3 آمپر را تحمل کند، که آن را به انتخابی ایدهآل برای مدارهای قدرت تبدیل میکند.
• بستهبندی SMA: طراحی فیزیکی با مقاومت حرارتی نسبتا بالا (تا 100 درجه سلسیوس) که آن را برای استفاده در کاربردهای مختلف در شرایط دمایی مختلف بهینه میسازد.
کاربردها:
• اصلاحکنندهها در منابع تغذیه سوئیچینگ: به عنوان دیودهای اصلاحکننده در منابع تغذیه استفاده میشود، جایی که تلفات کم و بازده بالا اهمیت دارند.
• حفاظت از مدار در برابر ولتاژ معکوس: در تکنولوژیهای حفاظت از مدار به کار گرفته میشود تا از آسیب به قطعات حساس جلوگیری کند.
• مبدلهای DC به DC: در مبدلهای قدرت برای ایجاد تبدیلهای ولتاژ مطلوب با کارایی بالا استفاده میشود.
نتیجهگیری: دیود شاتکی SS34 با ویژگیهایی چون افت ولتاژ پایین، جریان بالا، و سوئیچینگ سریع، به یکی از گزینههای محبوب برای مهندسان و طراحان مدار تبدیل شده است. نصب آسان و ویژگیهای پایداری حرارتی بالا، آن را به یک انتخاب ایدهآل در کاربردهای مختلف الکترونیکی تبدیل کرده است.
جهت سفارش تماس بگیرید
توضیحات
مشخصات فنی
| پارت نامبر |
SS34 |
|---|---|
| برند | |
| ولتاژ |
40 V |
| جریان |
3.0 A |
| توضیحات |
40V Independent Type 3A 550mV@3A DO-214AD Schottky Diodes ROHS |
