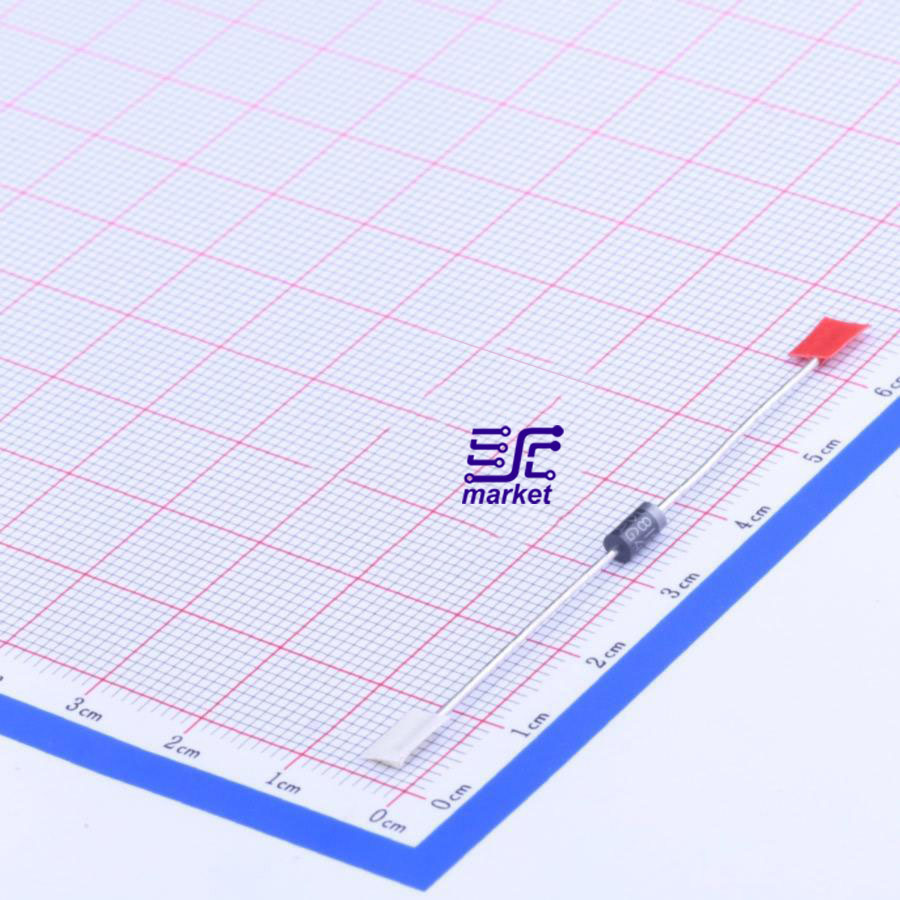

دیود 1N5819 یک دیود شاتکی است که به دلیل ویژگی‌های خاص خود، در بسیاری از کاربردهای الکترونیکی محبوب است. این دیود به ویژه در مدارهای تغذیه و سوئیچینگ مورد استفاده قرار می‌گیرد.
مشخصات فنی دیود 1N5819
• نوع دیود: شاتکی
• حداکثر ولتاژ معکوس (VR): 40 ولت
• حداکثر جریان مستقیم (IF): 1 آمپر
• ولتاژ معکوس نشتی (IR): بسیار کم، که یکی از ویژگی‌های کلیدی دیودهای شاتکی است
• بسته‌بندی: معمولاً در قالب‌های DO-41، SMD و دیگر قالب‌های استاندارد
ویژگی‌ها
1. افت ولتاژ مستقیم پایین (VF): یکی از مزایای قابل توجه دیودهای شاتکی، افت ولتاژ مستقیم بسیار کم است، که باعث کاهش تلف انرژی و افزایش کارایی می‌شود.
2. پاسخ سریع: دیود 1N5819 دارای زمان بازیابی بسیار سریعی است، به همین دلیل در کاربردهای سوئیچینگ پرسرعت، بسیار مفید است.
3. جریان نشتی کم: دیودهای شاتکی به طور کلی جریان نشتی کمی دارند که موجب بهبود کارایی در مدارهای حساس می‌شود.
کاربردها
• منابع تغذیه با سوئیچینگ سریع: استفاده در منابع تغذیه جهت کاهش افت ولتاژ و بهبود بهره‌وری.
• مبدل‌های DC-to-DC: کاربرد در مبدل‌ها به دلیل سرعت سوئیچینگ بالا و راندمان بالا.
• تصفیه‌کننده‌ها: در مدارهای تصفیه‌کننده به دلیل مقاومت در برابر جریان معکوس.
• مدارهای محافظ ولتاژ معکوس: محافظت از مدارها در برابر ولتاژهای معکوس غیرمنتظره.
نتیجه‌گیری
دیود 1N5819 به دلیل ویژگی‌های برتر خود نظیر افت ولتاژ پایین و زمان بازیابی سریع، گزینه‌ای ایده‌آل برای کاربردهای مختلف الکترونیکی است. با توجه به نیازهای طراحی، این دیود می‌تواند بهره‌وری و عملکرد مدارها را به طور قابل توجهی افزایش دهد. انتخاب این دیود در پروژه‌های الکترونیکی نه تنها به افزایش کارایی منجر می‌شود، بلکه باعث می‌شود تا مدارها با دقت بیشتری عملکرد کنند.
