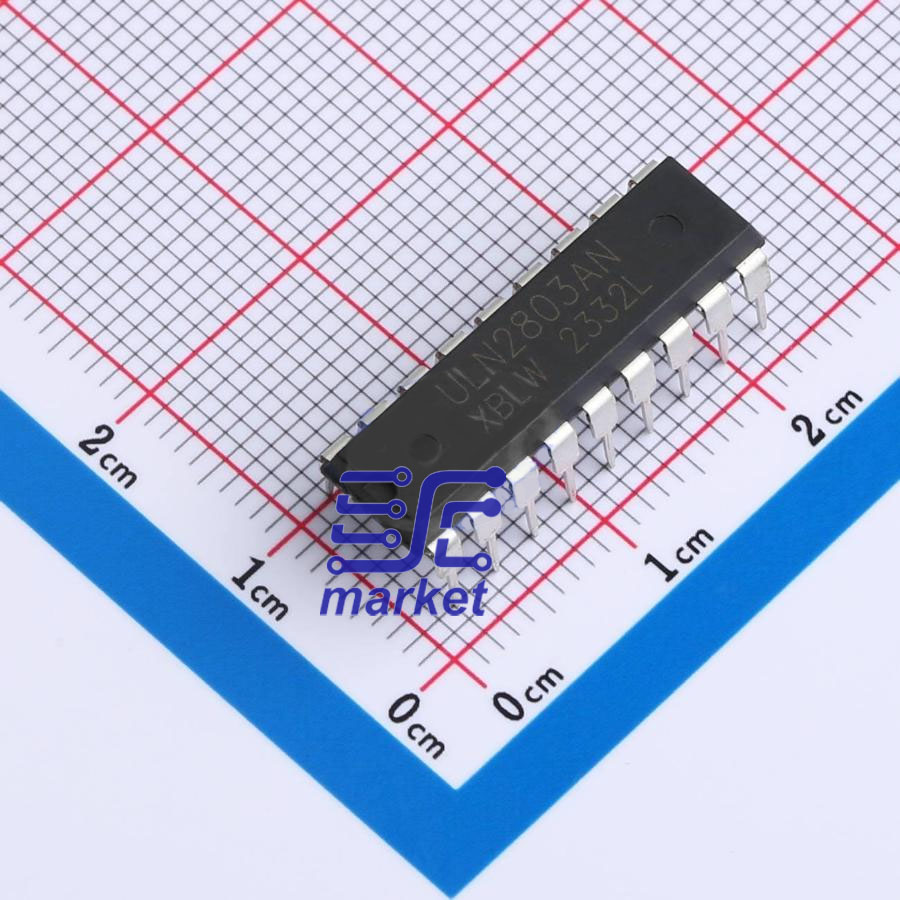

ترانزیستور ULN2803AN یک آرایه درایور دارلینگتون است که شامل هشت جفت ترانزیستور NPN دارلینگتون می‌باشد. این تراشه به دلیل توانایی‌های خاص خود در مدیریت بارهای القایی و جریان‌های بالا، به طور گسترده در کاربردهای صنعتی و الکترونیکی مورد استفاده قرار می‌گیرد.
ویژگی‌های کلیدی ترانزیستور ULN2803AN
1. آرایه هشت کاناله: شامل هشت کانال مستقل است که هر یک می‌توانند تا 500 میلی‌آمپر را سوئیچ کنند و حداکثر ولتاژ 50 ولت را تحمل نمایند.
2. دیودهای بازگشتی داخلی: دیودهای محافظ داخلی امکان حفاظت در برابر ولتاژهای برگشتی را فراهم می‌کنند که معمولاً در بارهای القایی مانند موتورهای DC و رله‌ها مشاهده می‌شود.
3. سازگاری با منطق TTL و CMOS: امکان اتصال مستقیم به مدارهای منطقی TTL و CMOS را فراهم می‌کند که این امر طراحی مدار را تسهیل می‌بخشد.
4. پکیج DIP-18: در یک بسته DIP با 18 پایه ارائه می‌شود که نصب و استفاده از آن را آسان‌تر می‌سازد.
کاربردهای متداول
• کنترل رله‌ها و شیرهای برقی: امکان سوئیچ کردن مستقیم رله‌ها و شیرهای برقی با جریان بالا.
• درایو موتورهای کوچک و استپر موتورها: قابلیت کنترل و راه‌اندازی مستقیم موتورهای کوچک.
• نمایشگرهای LED و لامپ‌ها: می‌تواند برای کنترل نمایشگرهای بزرگ LED و لامپ‌های پر توان استفاده شود.
مزایا
• پایداری و قابلیت اطمینان: طراحی دارلینگتون باعث افزایش بهره و پایداری عملیات سوئیچینگ می‌شود.
• کارایی بالا: عدم نیاز به استفاده از قطعات محافظ خارجی مانند دیودها و مقاومت‌ها.
• ساده‌سازی طراحی مدار: هشت کانال مستقل در یک پکیج، طراحی مدارهای کنترل چندگانه را ساده می‌کند.
خلاصه
ترانزیستور ULN2803AN یک ابزار ارزشمند در طراحی و پیاده‌سازی سیستم‌های الکترونیکی و صنعتی است که نیاز به سوئیچینگ بارهای متعدد با جریان و ولتاژ بالا دارند. قابلیت‌های این ترانزیستور نه تنها باعث ساده‌تر شدن طراحی مدارات می‌شود، بلکه به افزایش قابلیت اطمینان و پایداری آن‌ها نیز کمک می‌کند. این ویژگی‌ها، ULN2803AN را به یک انتخاب محبوب در بین مهندسین و طراحان مدار تبدیل کرده است.
توضیحات
مشخصات فنی
| پارت نامبر |
ULN2803AN(XBLW) |
|---|---|
| ولتاژ |
50 V |
| جریان |
500 mA |
| توضیحات |
Eight paths 50V 500mA DIP-18 Darlington Transistor Arrays ROHS |
