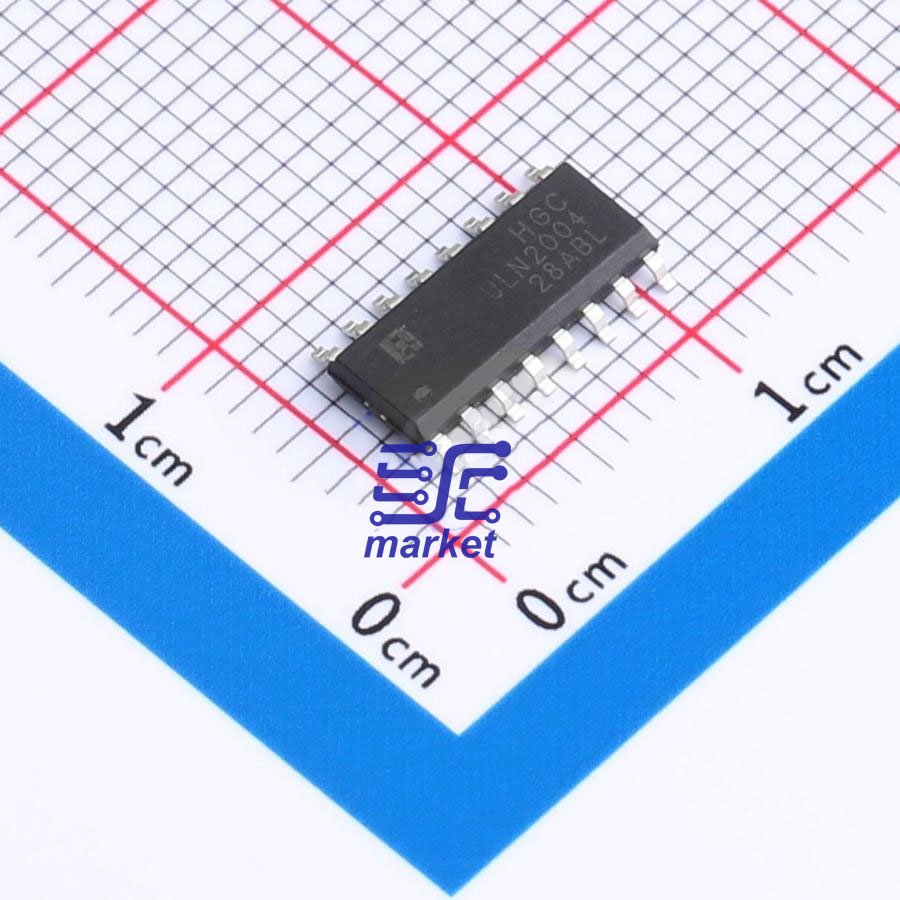

ترانزیستور ULN2004 در واقع یک درایور دارلینگتون است که به شکل آرایه‌ای از ترانزیستورهای NPN عرضه می‌شود. این IC به دلیل قابلیت‌های خاص خود، در بسیاری از کاربردهای الکترونیکی و صنعتی که نیاز به سوئیچینگ جریان‌های بالا دارند، استفاده می‌شود.
ویژگی‌های کلیدی ترانزیستور ULN2004
1. آرایه دارلینگتون: شامل هفت جفت ترانزیستور دارلینگتون است که به صورت موازی قرار گرفته‌اند تا جریان بیشتری را مدیریت کنند. هر جفت می‌تواند تا 500 میلی‌آمپر جریان را سوئیچ کند.
2. تحمل ولتاژ بالا: هر کانال می‌تواند تا 50 ولت را تحمل کند، که برای بسیاری از کاربردهای سوئیچینگ کاملاً مناسب است.
3. دیودهای داخلی: دارای دیودهای برگشتی داخلی است که حفاظت مدارهای خودکار حفاظت‌کننده در برابر برگشت جریان (مانند رله‌ها و موتورهای کوچک) را فراهم می‌کند.
4. کاربرد گسترده: به دلیل طراحی همه‌کاره خود، برای کنترل بارهای القایی مانند موتورهای DC، رله‌ها و لامپ‌ها بسیار مناسب است.
کاربردهای متداول ترانزیستور ULN2004
• کنترل رله‌ها: به راحتی می‌تواند رله‌های الکتریکی را سوئیچ کند، که در مدارهای کنترل صنعتی و خودکارسازی بسیار سودمند است.
• درایو موتورهای کوچک و استپر موتورها: برای کنترل موتورهای کوچک و استپر موتورها که نیاز به جریان بالا دارند، به کار می‌رود.
• راه‌اندازی بارهای القایی: در پروژه‌هایی که نیاز به مدیریت بارهای القایی مانند بوبین‌ها و شیرهای برقی است، مورد استفاده قرار می‌گیرد.
مزایا
• سادگی استفاده: به دلیل دارا بودن چندین کانال سوئیچینگ در یک پکیج واحد، طراحی مدارات ساده‌تر می‌شود.
• حفاظت داخلی: دیودهای بازگشتی داخلی از آسیب به ترانزیستور در برابر ولتاژهای برگشتی محافظت می‌کنند.
• کارایی بالا: قابلیت سوئیچینگ جریان‌های بالا را بدون نیاز به قطعات اضافی مانند دیودهای محافظ و مقاومت‌ها ارائه می‌دهد.
خلاصه
ترانزیستور ULN2004 به عنوان یک آرایه درایور دارلینگتون، ابزاری قابل اعتماد و قدرتمند برای سوئیچینگ بارهای الکتریکی در مدارهای صنعتی و الکترونیکی است. طراحی جمع و جور و توانایی مدیریت جریان و ولتاژ بالا، آن را به گزینه‌ای ایده‌آل برای بسیاری از کاربردهای سوئیچینگ و کنترل بار تبدیل کرده است. این قابلیت‌ها باعث می‌شود تا ULN2004 در پروژه‌های مختلف، از سیستم‌های کنترل صنعتی تا الکترونیک مصرفی، نقش کلیدی ایفا کند.
