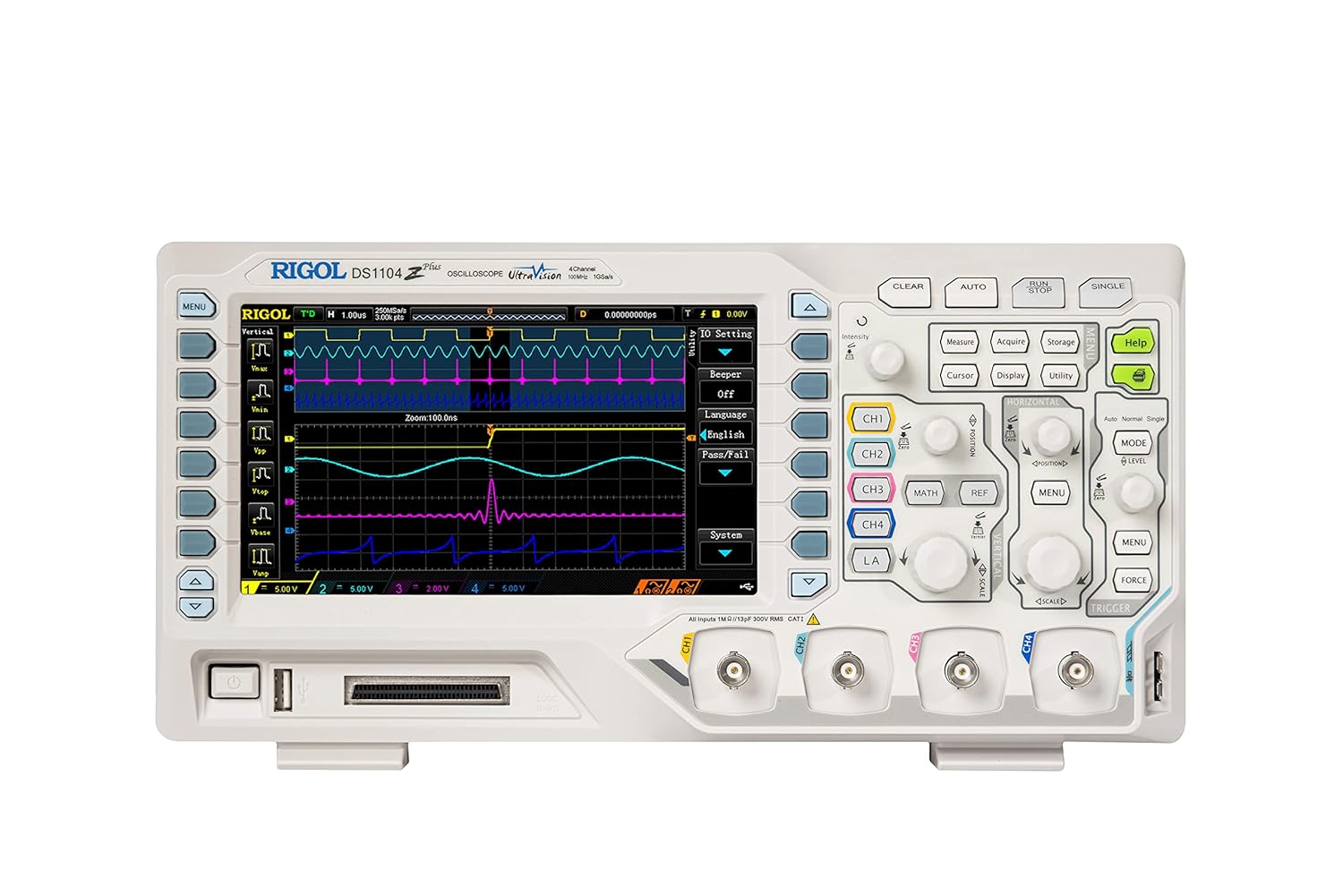

اسیلوسکوپ رومیزی ریگول DS1104Z Plus – چهار کانال 100 مگاهرتز RIGOL 1 G.Sam/sec
اسیلوسکوپ (Oscilloscope) یا نوسان نما یک دستگاه اندازه‌گیری الکترونیکی برای مشاهده و تحلیل سیگنال‌های الکتریکی در حوزه زمان است. این دستگاه سیگنال‌های ولتاژ را به صورت گرافیکی روی صفحه نمایش نشان می‌دهد، که معمولاً محور افقی نشان‌دهنده زمان و محور عمودی نشان‌دهنده ولتاژ است.
اسیلوسکوپ رومیزی ریگول DS1104Z Plus دارای سخت افزار لاجیک آنالایزر است و با خرید کیت لید دیجیتال RPL1116 به اسیلوسکوپ سیگنال مختلط قابل ارتقا است. تمام قابلیت‌های تجزیه و تحلیل، رمزگشایی، حافظه عمیق و تریگر پیشرفته اکنون با قیمتی استثنایی در این اسیلوسکوپ قدرتمند گنجانده شده است.
اسیلوسکوپ رومیزی ریگول DS1104Z Plus یک نوسان نمای بسیار با کیفیت از برند RIGOL می‌باشد. RIGOL که کار خود را از 1998 آغاز کرده، توانسته است تبدیل به عنوان یکی از بنام ترین سازندگان اسیلوسکوپ در سطح جهان مطرح گردد.
کیفیت و دقت اسیلوسکوپ رومیزی ریگول DS1104Z Plus مانند بقیه اسیلوکوپهای این شرکت بسیار بالاست و مورد پسند بسیاری از شرکتها و آزمایشگاههای الکترونیک در سطح ایران و دنیاست. تنوع اندازه‌گیریهای اسیلوسکوپ DS1104Z Plus بسیار بالاست و 33 نوع اندازه‌گیری اتوماتیک دارد.
اسیلوسکوپ DS1104Z Plus دارای نرخ تازه سازی صفحه 30,000 wfms/s (در کارکرد تک کانال) است که مقدار نسبتاً قابل توجهی است. این امر موجب می‌شود جزئیات زیادی از شکل موج در فرکانسهای بالا در صفحه نمایش قابل روئیت باشد.
حافظه داخلی این دستگاه 24M می‌باشد.

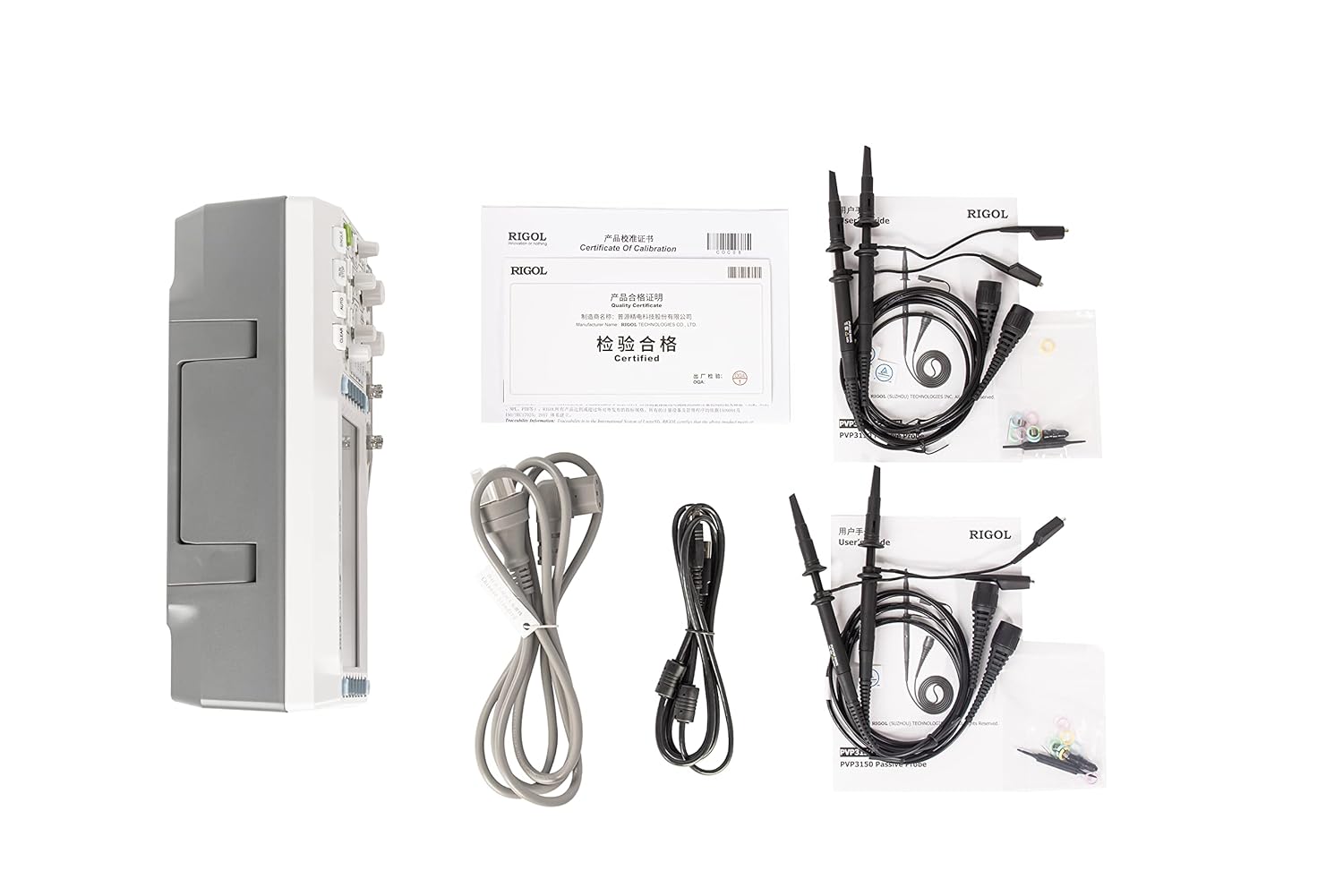

DS1104Z Plus میتواند بیشینه ولتاژ 300Vpk و حتی ولتاژ گذرای 1000 ولت را در ورودی بپذیرد. هرچند بهتر است چنین ولتاژهای بالایی با پراب در حالت تضعیف 10X به ورودی اعمال شود. پراب های موجود در بسته بندی این اسیلوسکوپ، دوحالته و 1X/10X می باشند.
اگر میخواهید، ولتاژ های بالاتر از 300Vpk را با اسیلوسکوپ رومیزی ریگول مدل DS1104Z Plus اندازه بگیرید، بهتر است از پراب با تضعیف 100X استفاده کنید.
پراب YPIONEER P4100 که یک پراب 100X است، گزینۀ خوبی برای انجام این کار است.
