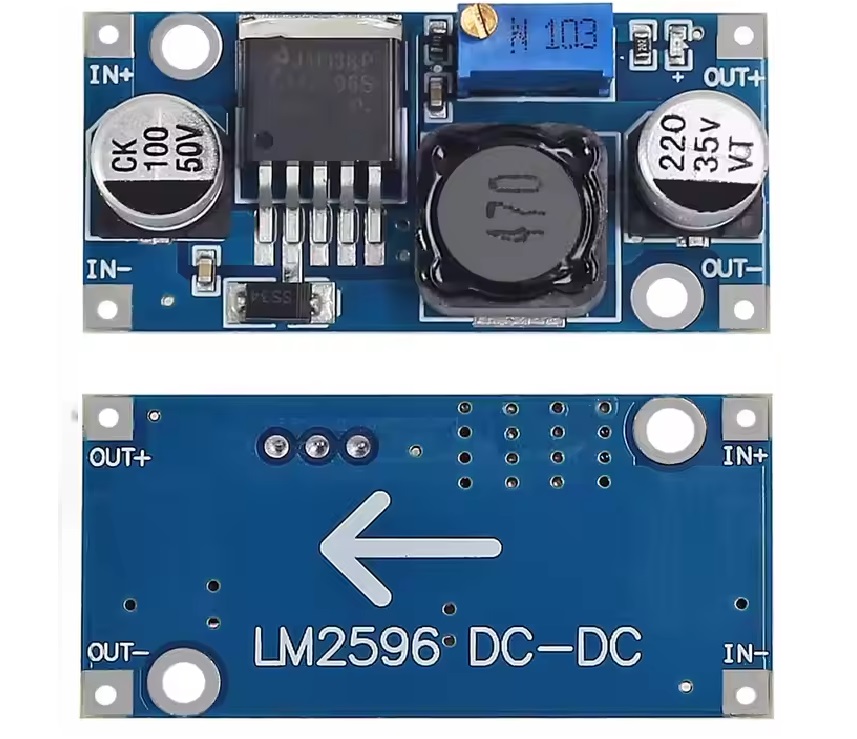

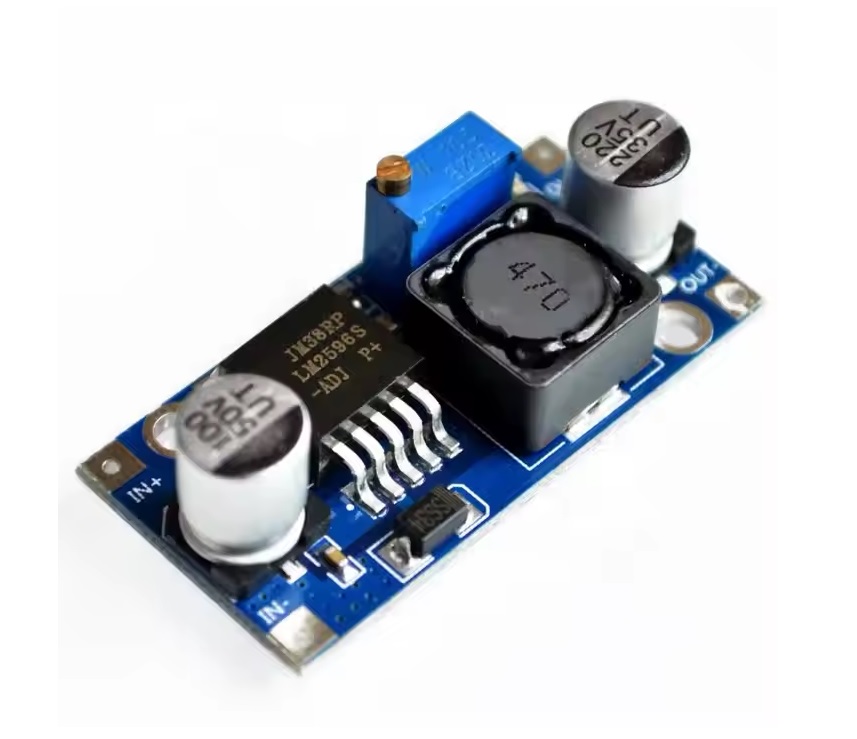

ماژول کاهنده ولتاژ 3 آمپر LM2596 یک ماژول DC-DC ارزان قیمت با قابلیت کاهش ولتاژ (Buck Converter) است که می‌تواند ولتاژ ورودی بالاتر ( 3 تا 40 ولت) را به ولتاژ خروجی پایین‌تر، پایدار و قابل تنظیم ( 1.5 ولت الی 35 ولت) تبدیل کند.
توان این ماژول کاهنده، در حالت بیشینه برابر با 900 وات است و در حالت جریان بیشینه، هیت سینک مضاعف لازم دارد.
مشخصات فیزیکی ماژول کاهنده ولتاژ 3 آمپر LM2596:
وزن تقریبی: 11 گرم.
ابعاد: تقریبا 4.5 * 2.0 * 1.4 سانتی متر (طول * عرض * ارتفاع)
کاربردهای ماژول کاهنده ولتاژ 3 آمپر LM2596:
ماژول کاهنده ولتاژ 3 آمپر LM2596 کاربردهای متنوعی دارد. بعنوان مثال:
- منبع تغذیه برای پروژه‌های الکترونیکی
- این ماژول می‌تواند به عنوان منبع تغذیه برای پروژه‌های الکترونیکی مانند آردوینو، رزبری پای، میکروکنترلرها و سایر بردهای توسعه استفاده شود. ولتاژ خروجی آن قابل تنظیم است و می‌تواند نیازهای مختلف را تا 3 آمپر برآورده کند.
- شارژر باتری‌ها
- برای شارژ باتری‌های لیتیوم-یون، لیتیوم-پلیمر، نیکل-کادمیوم (NiCd) و نیکل-متال هیدرید (NiMH)، این ماژول می‌تواند ولتاژ و جریان خروجی را تنظیم کند. این کاربرد در ساخت شارژرهای سفارشی مفید است.
- کنترل روشنایی LED
- برای تأمین ولتاژ و جریان مورد نیاز LEDهای پرقدرت، این ماژول گزینه مناسبی است. این کاربرد در نورپردازی، چراغ‌های خودرو و پروژه‌های روشنایی DIY رایج است.
- تغذیه موتورهای DC
- برای کنترل سرعت موتورهای DC با جریان نسبتاً پایین، این ماژول می‌تواند ولتاژ مناسب را تأمین کند. این کاربرد در رباتیک، سیستم‌های کنترل حرکت و پروژه‌های مکانیکی مفید است.
- منبع تغذیه آزمایشگاهی
- در آزمایشگاه‌های الکترونیک، این ماژول می‌تواند به عنوان یک منبع تغذیه قابل تنظیم برای تست و راه‌اندازی قطعات و مدارها استفاده شود.
- سیستم‌های خورشیدی
- در سیستم‌های خورشیدی، این ماژول می‌تواند ولتاژ خروجی پنل‌های خورشیدی را تنظیم کند تا با نیاز بار تطبیق یابد.
- پاوربانک‌های سفارشی
- برای ساخت پاوربانک‌های سفارشی با قابلیت تنظیم ولتاژ خروجی، این ماژول می‌تواند به عنوان بخشی از مدار کنترل ولتاژ استفاده شود.
- تغذیه دستگاه‌های قابل حمل
- برای دستگاه‌های قابل حملی که نیاز به ولتاژ و جریان خاصی دارند، این ماژول می‌تواند به عنوان یک تنظیم‌کننده ولتاژ کارآمد عمل کند.
- کاهش ولتاژ در سیستم‌های خودرویی
- در سیستم‌های خودرویی، این ماژول می‌تواند ولتاژ 12 ولت یا 24 ولت را به ولتاژهای پایین‌تر (مانند 5 ولت یا 3.3 ولت) کاهش دهد تا برای تغذیه دستگاه‌های الکترونیکی مانند دوربین‌ها، GPS یا سیستم‌های صوتی استفاده شود.
- پروژه‌های DIY و آموزشی
- این ماژول به دلیل سادگی و قیمت مناسب، برای پروژه‌های آموزشی و DIY ایده‌آل است. دانشجویان و علاقه‌مندان به الکترونیک می‌توانند از آن برای یادگیری مفاهیم مربوط به تبدیل ولتاژ و طراحی مدارهای تغذیه استفاده کنند.
مشخصات فنی ماژول کاهنده ولتاژ 3 آمپر LM2596:
- ولتاژ ورودی: 4 تا 40 ولت
- ولتاژ خروجی: 1.25 تا 35 ولت (قابل تنظیم)
- جریان خروجی: حداکثر 3 آمپر (به صورت مداوم)
- بازدهی: تا 92%
- فرکانس سوئیچینگ: 150 کیلوهرتز
- نکات مهم هنگام استفاده HC ماژول کاهنده ولتاژ 3 آمپر LM2596:
- گرمایش:
- این ماژول در جریان‌های نزدیک به حداکثر (3 آمپر) ممکن است گرم شود. برای جلوگیری از overheating، بهتر است از هیت‌سینک یا خنک‌کننده استفاده کنید.
- جریان خروجی:
- برای کاربردهای با جریان بالا (نزدیک به 3 آمپر)، اطمینان حاصل کنید که ماژول به خوبی خنک می‌شود و از منبع تغذیه با توان کافی استفاده می‌کنید.
- تنظیم ولتاژ خروجی:
- ولتاژ خروجی با استفاده از یک پتانسیومتر روی ماژول قابل تنظیم است. قبل از اتصال بار، ولتاژ خروجی را با یک مولتی‌متر بررسی کنید.
- نویز و ریپل:
- در برخی موارد، خروجی این ماژول ممکن است دارای نویز یا ریپل باشد. برای کاهش این اثر، می‌توان از خازن‌های فیلتر در خروجی استفاده کرد.
