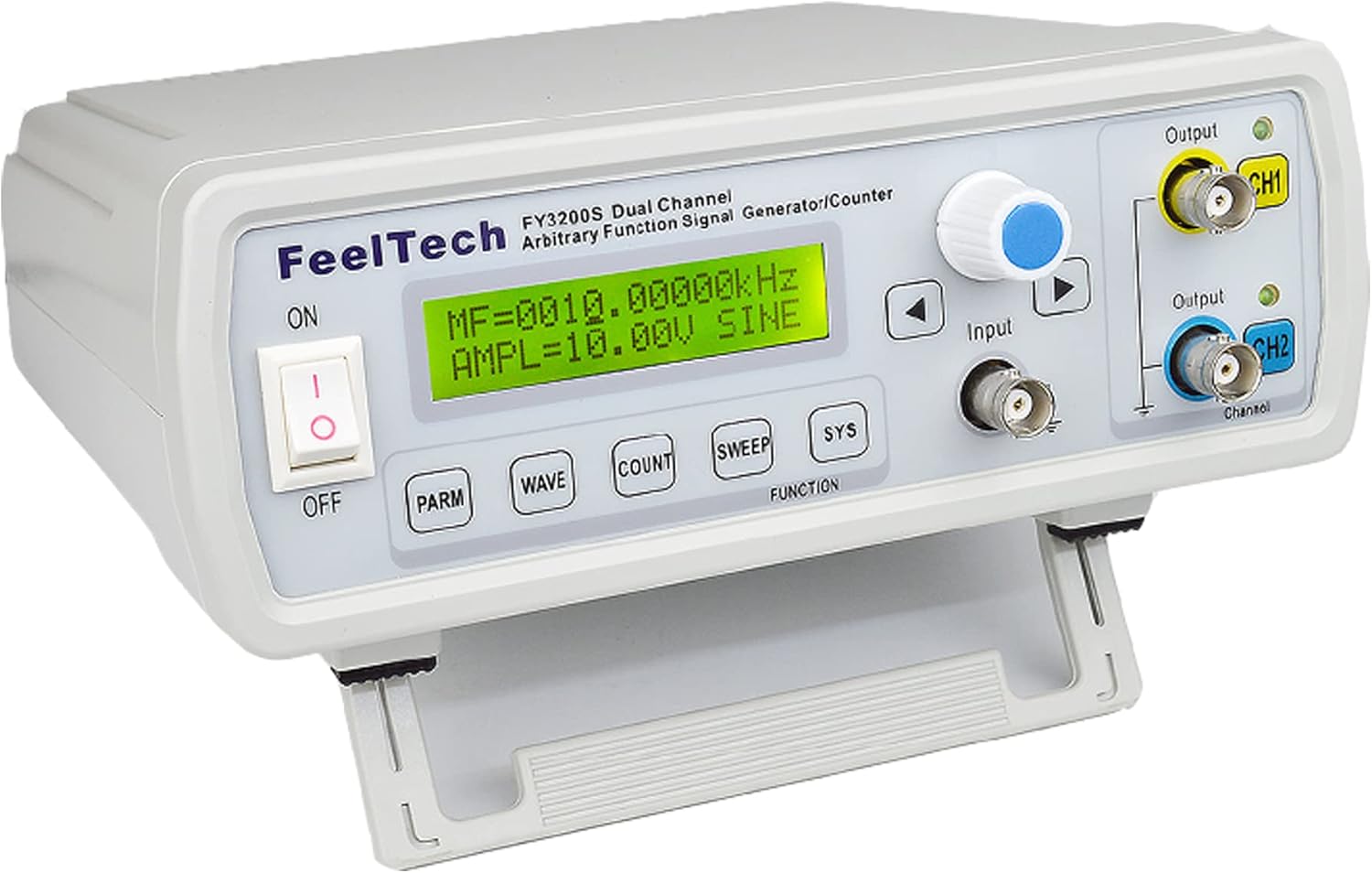

فانکشن ژنراتور FEELTECH FY3200S-20M
فانکشن ژنراتور FEELTECH FY3200S-20M یک مولد سیگنال پرکاربرد است که با پوشش فرکانس ۰ تا ۲۰MHz برای سیگنال سینوسی و ۰ تا ۶MHz برای سایر شکل موج‌ها(مربعی، مثلثی، پالسی، TTL/CMOS و موج دلخواه)، ابزاری مناسب برای آزمایشگاه‌های الکترونیک، مهندسان مخابرات، تعمیرکاران و هنرستان ها و مجتمع های آموزشی محسوب می‌شود.
دقت فرکانسی ±5×10⁻⁶ و پایداری ±1×10⁻⁶ در ۳ ساعت، آن را برای کاربردهای حساس مانند کالیبراسیون و تست مدارهای دقیق مناسب می‌سازد.
FEELTECH FY3200S-20M از ۱۲ بیت رزولوشن عمودی و نرخ نمونه‌برداری ۲۵۰MSa/s بهره می‌برد که امکان تولید waveforms پیچیده با جزئیات بالا (تا ۲۰۴۸ نقطه در حافظه) را فراهم می‌کند. قابلیت‌های پیشرفته مانند تنظیم فاز (۰° تا ۳۵۹° با گام ۱°)، سوییپ فرکانس خطی/لگاریتمی و افست DC (±10V)، انعطاف‌پذیری خوبی در شبیه‌سازی شرایط واقعی ارائه می‌دهد.
خروجی با امپدانس ۵۰Ω و محافظت در برابر اتصال کوتاه (تا ۶۰ ثانیه) نیز از ویژگی‌های کلیدی آن هستند.
طراحی کاربرپسند با نمایشگر واضح و امکان تولید همزمان دو خروجی TTL/CMOS (با زمان Rise/Fall ≤20ns)، این مولد سیگنال را در عین ارزان بودن، به یک انتخاب کارآمد برای تست مدارهای دیجیتال، سیستم‌های ارتباطی و پروژه‌های آموزشی تبدیل کرده است.
مشخصات فنی FY3200S-20M:
– فرکانس و دقت:
– سینوسی: ۰~۲۰MHz | مربعی/مثلثی/پالسی/دلخواه: ۰~۶MHz
– رزولوشن فرکانس: ۰٫۰۱Hz (۱۰mHz) | دقت: ±5ppm | پایداری: ±1ppm/3h
– ویژگی‌های شکل موج ها:
– انواع: سینوسی، مربعی، مثلثی (رَمپ)، پالسی، دندان‌ارهای، نویز، دلخواه (۲۰۴۸ نقطه)
– تضعیف هارمونیک (سینوسی): ≥۴۰dBc (۱MHz~20MHz) | اعوجاج: <۰٫۸% (۲۰Hz~20kHz)
– مربعی: زمان Rise/Fall ≤20ns | Overshoot ≤۷٫۵% | Duty Cycle ۰٫۱%~۹۹٫۹%
– مثلثی: خطی بودن ≥۹۸% (۰٫۰۱Hz~10kHz)
– مشخصات دامنه خروجی:
– دامنه (۵۰Ω): ۱۰mVpp~20Vpp (بدون بار) | رزولوشن دامنه: ۱۰mV
– پایداری دامنه: ±۰٫۵%/5h | تخت بودن دامنه: ±۵% (<10MHz)؛ ±۱۰% (>10MHz)

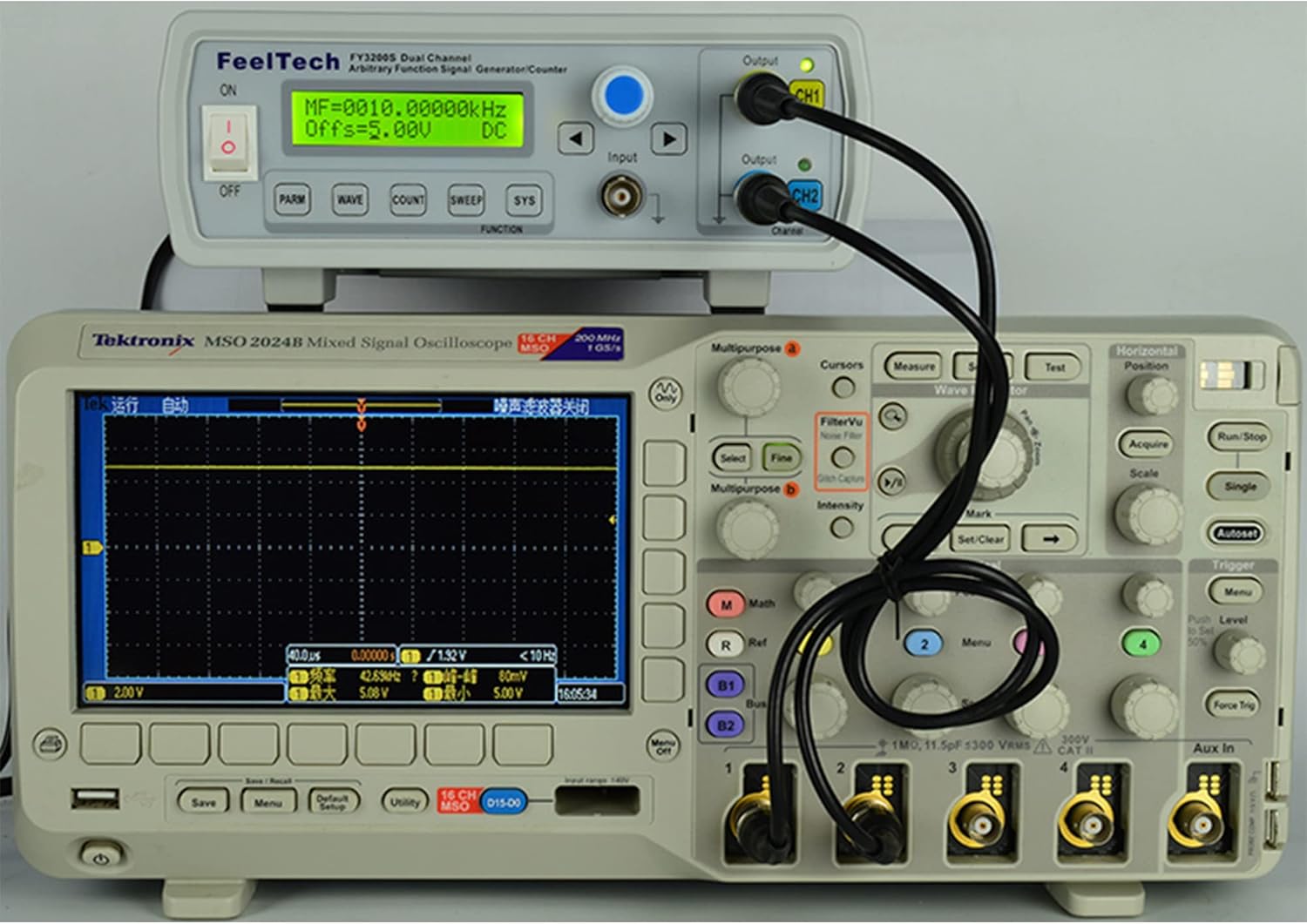

– آفست DC: ±10V (رزولوشن ۰٫۰۱V)
– خروجی‌های دیجیتال:

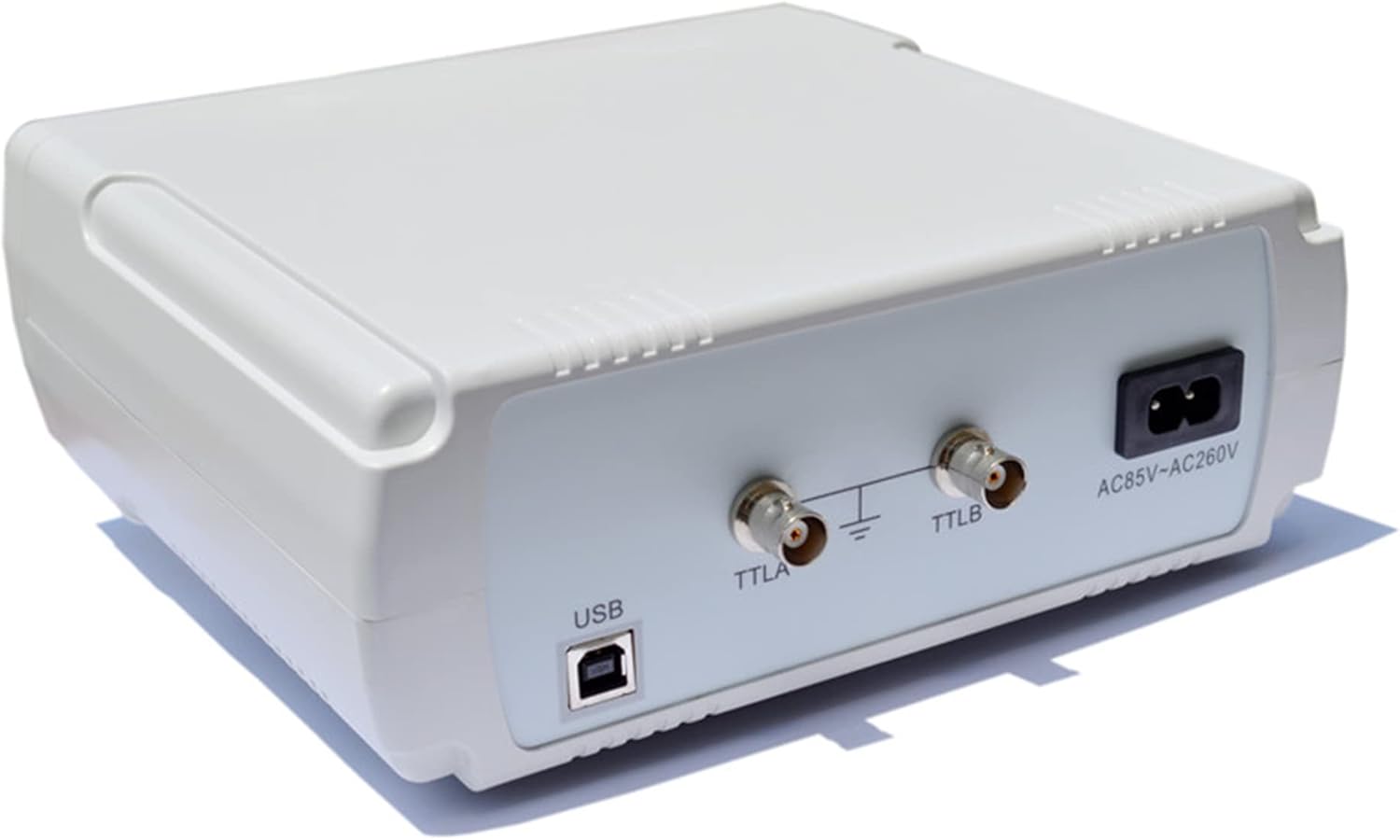

– TTL: سطح >3Vpp | Fan-out >20 بار | Rise/Fall ≤20ns
– CMOS: سطح HIGH 1V~10V | سطح LOW <0.3V
– سوییپ فرکانس:
– نوع: خطی/لگاریتمی | زمان: ۱S~999S/Step | محدوده: قابل تنظیم آزادانه
ملاحظات کاربردی FY3200S-20M:
– حفاظت: تحمل اتصال کوتاه تا ۶۰ ثانیه در تمام کانال‌ها.
– فرکانس‌سنج داخلی: محدوده ۱Hz~100MHz (با گیت تایم ۱ ثانیه).
– کاربردها:
– تست و کالیبراسیون مدارهای آنالوگ/دیجیتال
– توسعه سیستم‌های مخابراتی و میکروکنترلری
– آموزش و پژوهش در مهندسی الکترونیک
