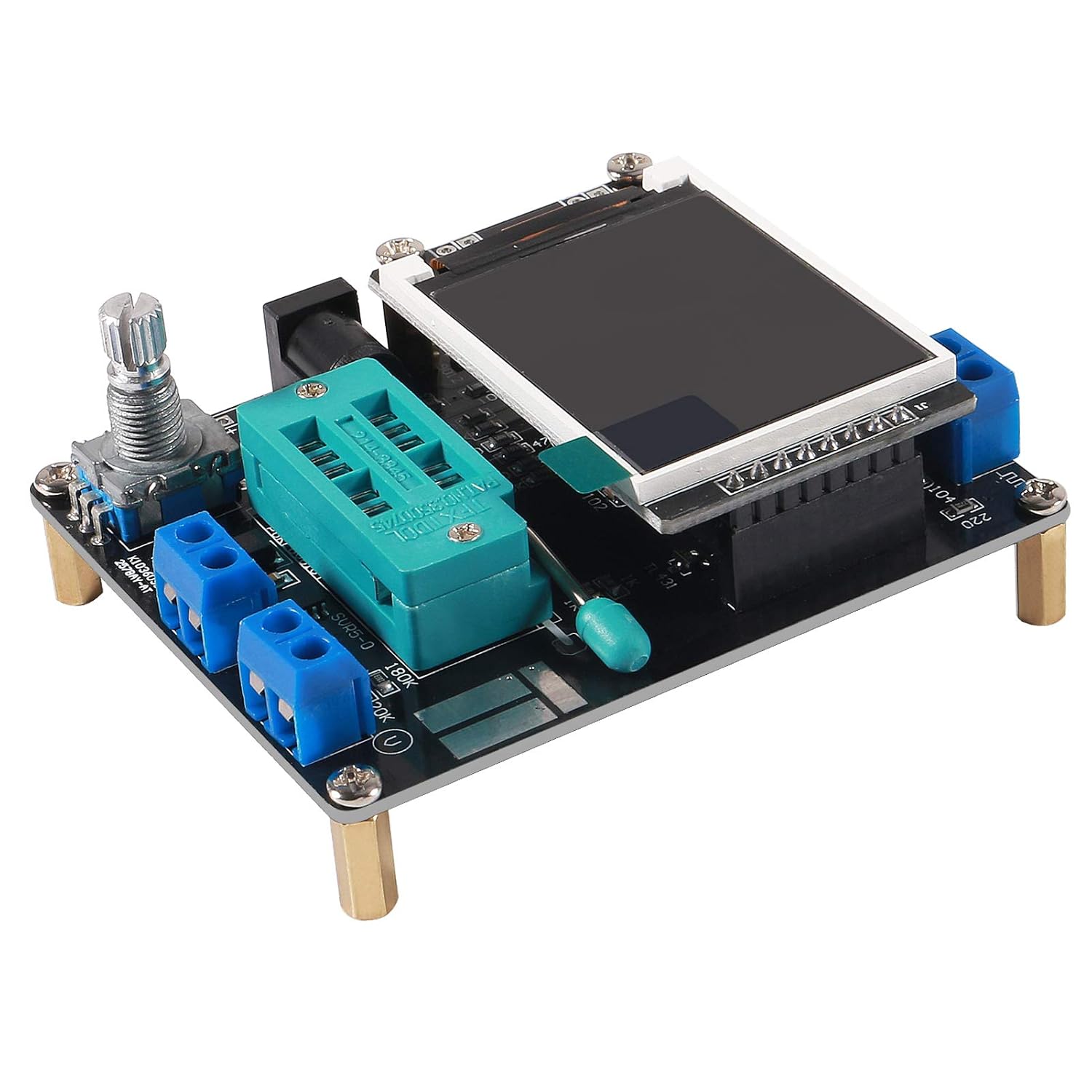

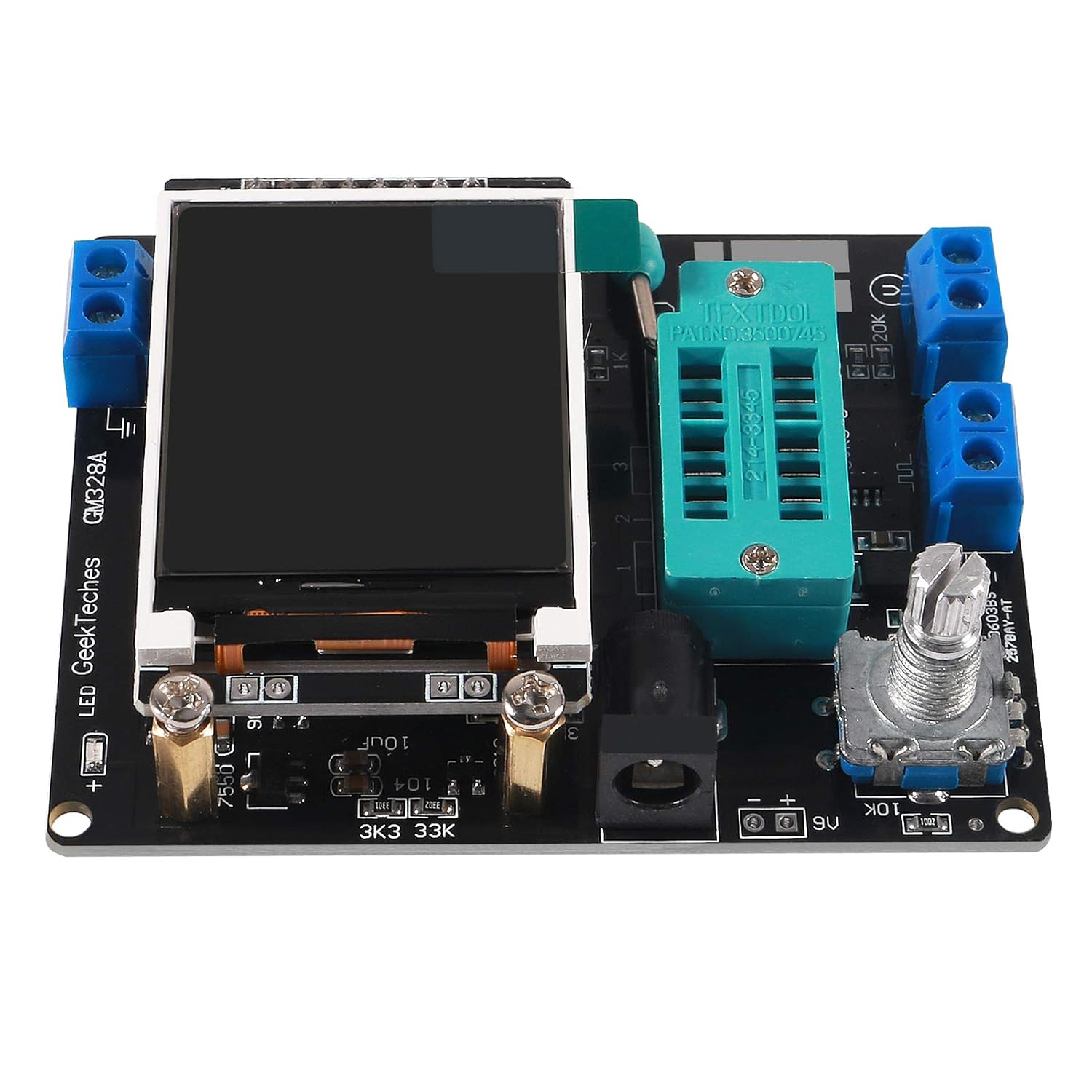

تستر قطعات الکترونیکی GM328A-HW849A با قاب شفاف
GM328A-HW849A یکی از پرطرفدار ترین تسترهای قطعات در بین تعمیرکاران و طراحان است. این دستگاه کوچک قابلیت های اندازه گیری متنوعی دارد که در ادامه به آن اشاره میکنیم.
این تستر دارای پینهای تشخیص خودکار پین های ترانزیستور است، تمام قابلیت های LCR-T4 را دارد و به طور خودکار تشخیص میدهد که چه قطعه ای ازجمله ترانزیستور NPN/PNP، FET، دیود، دیود دوبل، تریستور یا SCR برای تست متصل شده است.
اندازه گیری ها و تشخیص ها:
اندازهگیری ظرفیت خازنی: 25pf ~ 100mF با رزولوشن 1pf
اندازهگیری مقاومت: تا 50MΩ با رزولوشن 0.01Ω
همچنین توانایی اندازهگیری مقاومت حالت روشن مثبت و منفی ترانزیستورها
(توضیح اول: GM328A-HW849A علاوه بر اندازهگیری مقاومت معمولی، قابلیت اندازهگیری دو نوع مقاومت خاص را دارد که مربوط به «ولتاژهای حالت روشنی (on-state) مثبت و منفی» هستند که در حالت روشنِ قطعاتی مثل ترانزیستورها، دیودها یا تریستورها وجود دارد.
توضیح دوم (ولتاژهای مثبت و منفی): دستگاه میتواند این مقاومت را در دو پلاریته (مثبت و منفی) اندازهگیری کند، که برای تشخیص صحت عملکرد قطعات نیمههادی مفید است.
توضیح سوم: این ویژگی برای تست دقیقتر قطعاتی مثل MOSFETها، IGBTها یا دیودها مفید است، زیرا مقاومت در حالت روشن میتواند نشاندهنده سلامت قطعه باشد.)
اندازه گیری اندوکتانس: 0.01mH ~ 20H، بشرطیکه مقاومت معادل آن از 2100 اهم بیشتر نباشد (این محدودیت معمولا در LCRمترها وجود ندارد)
اندازهگیری ولتاژ DC: تا 50V
در ترانزیستورها: تشخیص NPN و PNP بودن، ضریب بهره جریان امیتر مشترک، ولتاژ آستانه بیس-امیتر، جریان نشتی کلکتور-امیتر خاموش.
در FET: ولتاژ آستانه گیت و ظرفیت
تولید سیگنال: دستگاه GM328A-HW849A توانایی کارکرد بعنوان مولد سیگنال مربعی و سیگنال PWM (مدولاسیون پهنای پالس) ۱٪ تا ۹۹٪ در محدوده فرکانس 1Hz~2MHz را دارد.
فرکانس متر: 1Hz~2MHz

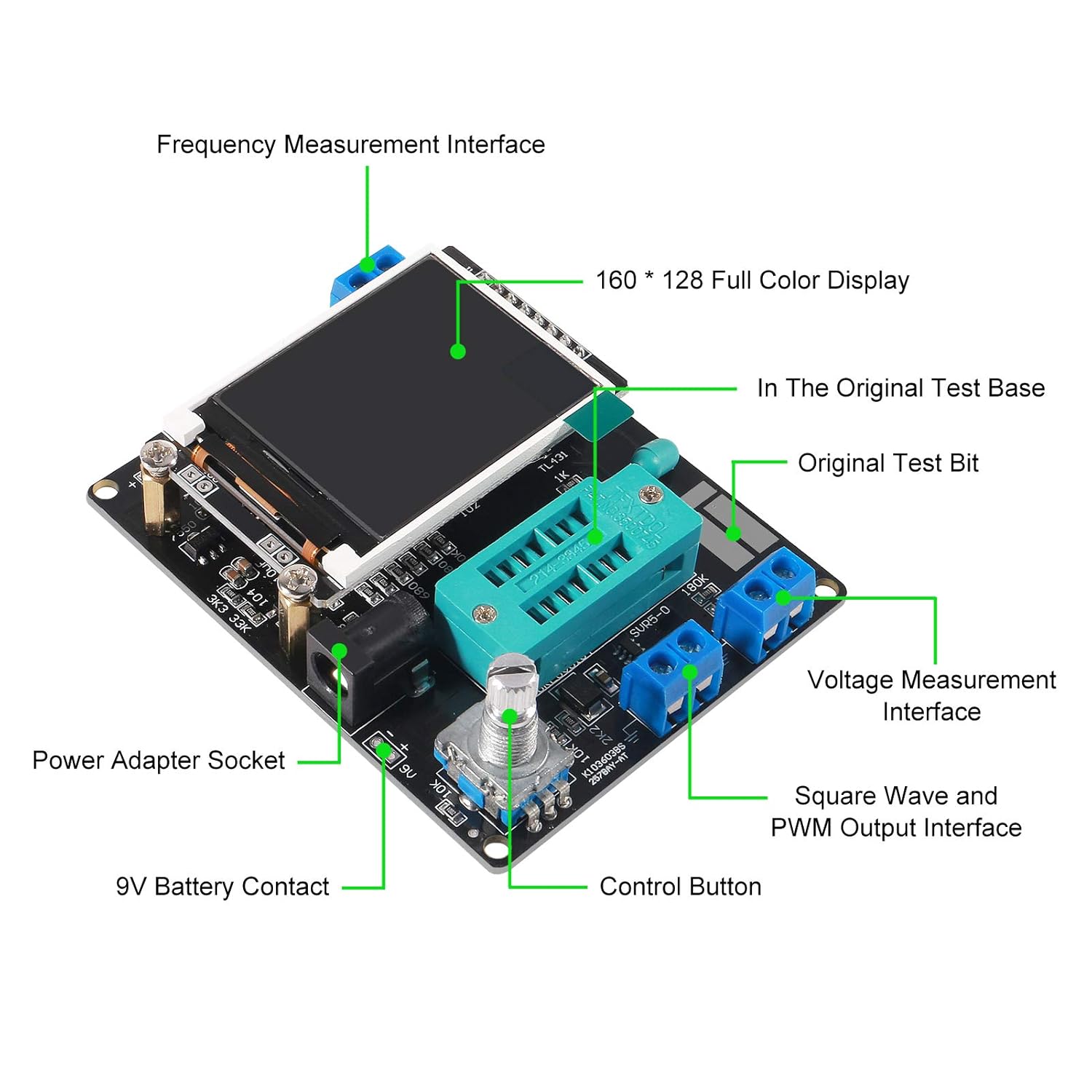

ویژگیهای عمومی GM328A-HW849A:
اندازه صفحه نمایش: ۳.۷ در ۳ سانتیمتر
نوع و رزولوشن صفحه نمایش: LCD 160*128
اندازه برد مدار چاپی: ۷.۸ در ۶.۲ سانتیمتر
وزن محصول: ۶۶ گرم
وزن بستهبندی: ۶۹ گرم

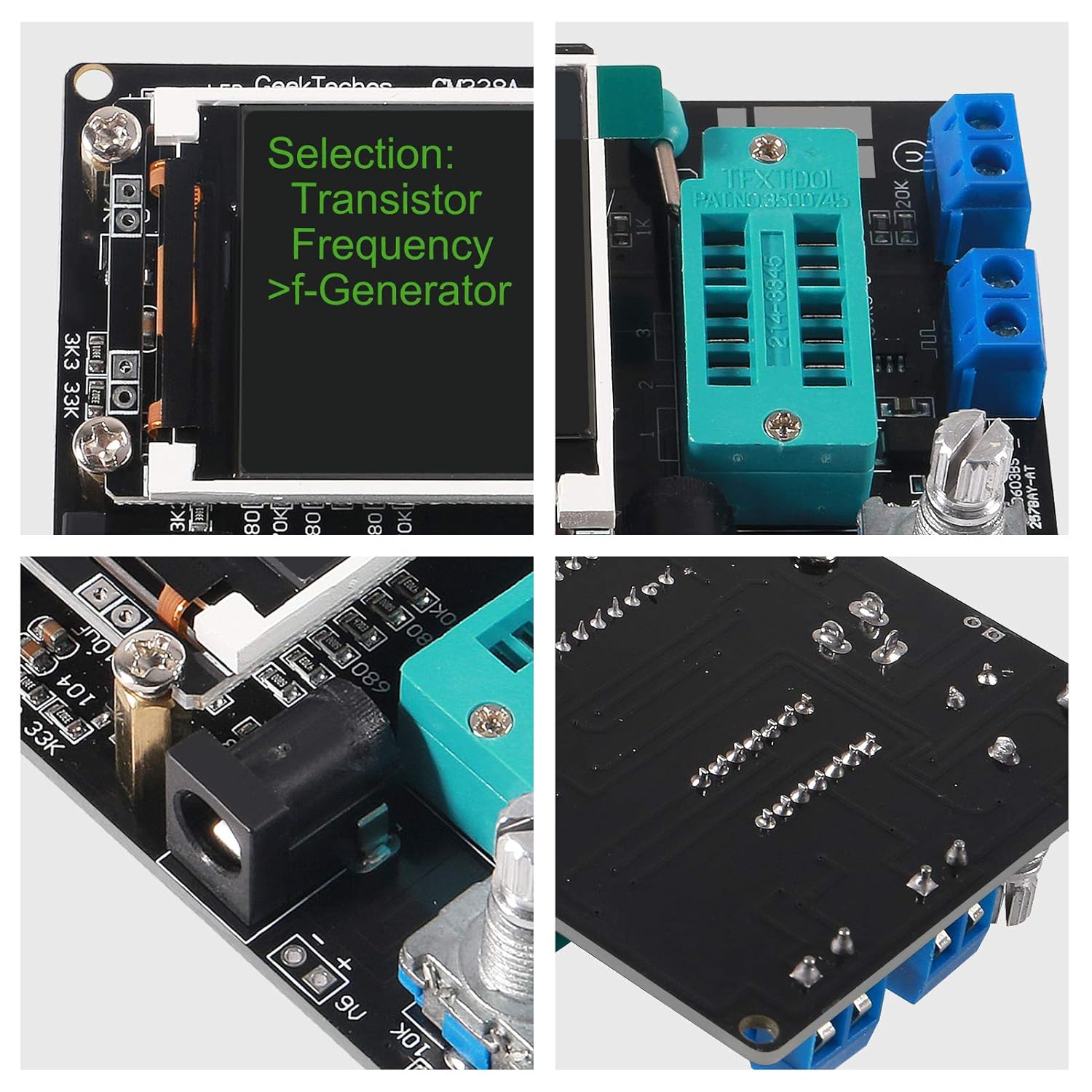

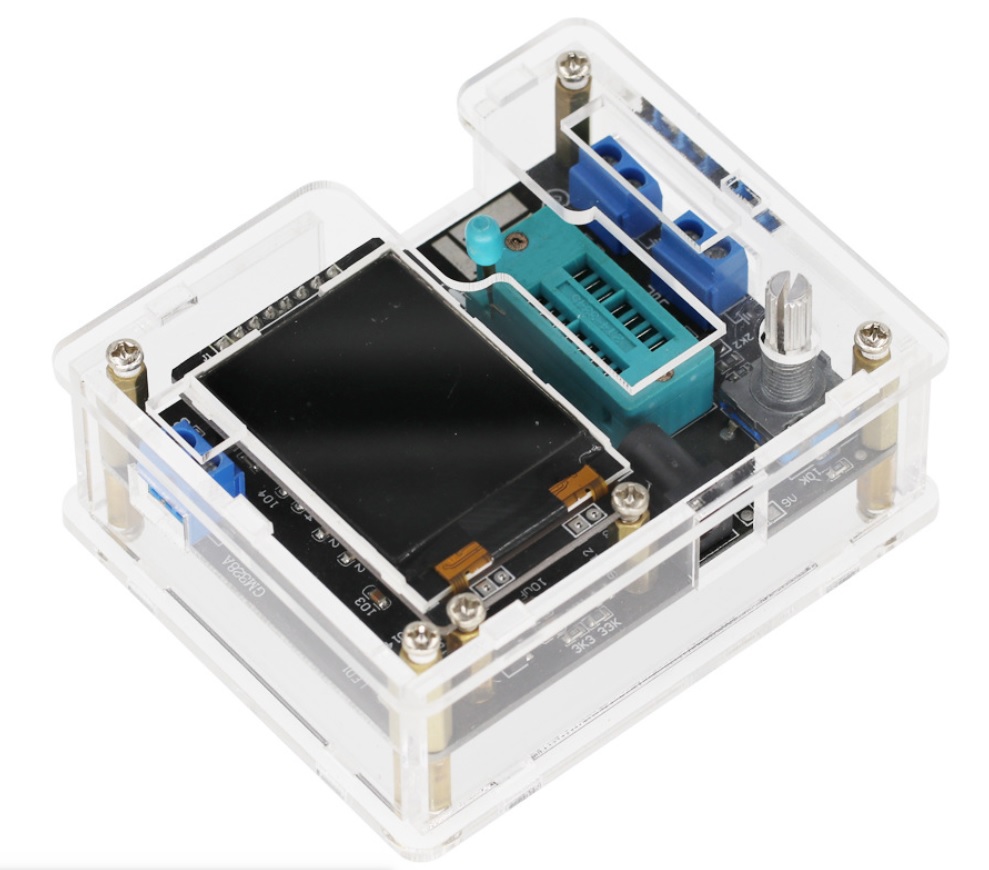

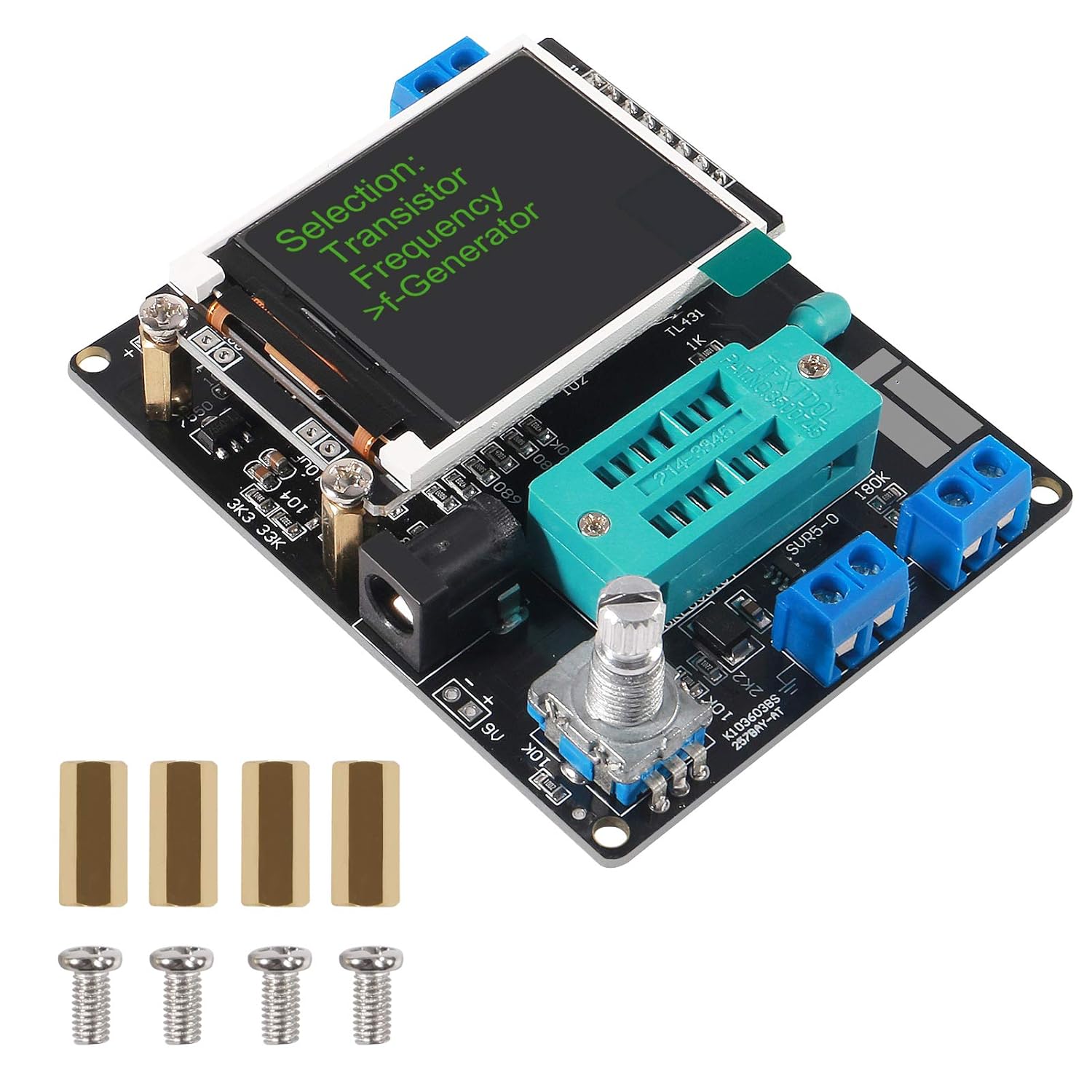

اقلام همراه: قاب شفاف فلکسی جهت جلوگیری از آسیب به دستگاه (این قاب ممکن است کمی با تصاویر متفاوت باشد)
راه اندازی:
ابتدا قطعه را به دستگاه متصل کنید و دسته را تغییر وضعیت دهید تا قفل کند. سپس برای روشن شدن و اندازه گیری، ولوم را یک بار فشار دهید.
نکته: برای اندازه گیری صحیح پایه المانها را به شماره های همنام وصل نکنید. مثلا پایه های یک ترانزیستور باید به شماره های 1 و 2 و 3 وصل شوند.
جریان حالت روشن: تقریباً ۳۰ میلیآمپر / جریان پس از خاموش شدن خودکار 20 نانو فاراد.
⚠️⚠️ هشدار:
قبل از اندازهگیری ظرفیت، خازن باید دشارژ شود، در غیر این صورت احتمال آسیب به دستگاه تقریبا حتمی است!!!
این دستگاه دارای گارانتی نمیباشد؛ در مراقبت از آن کوشا باشید.
