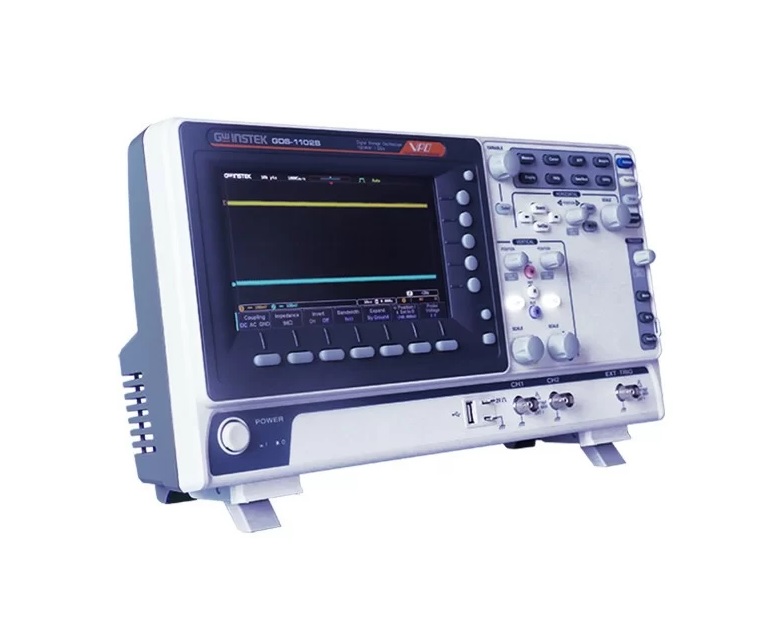

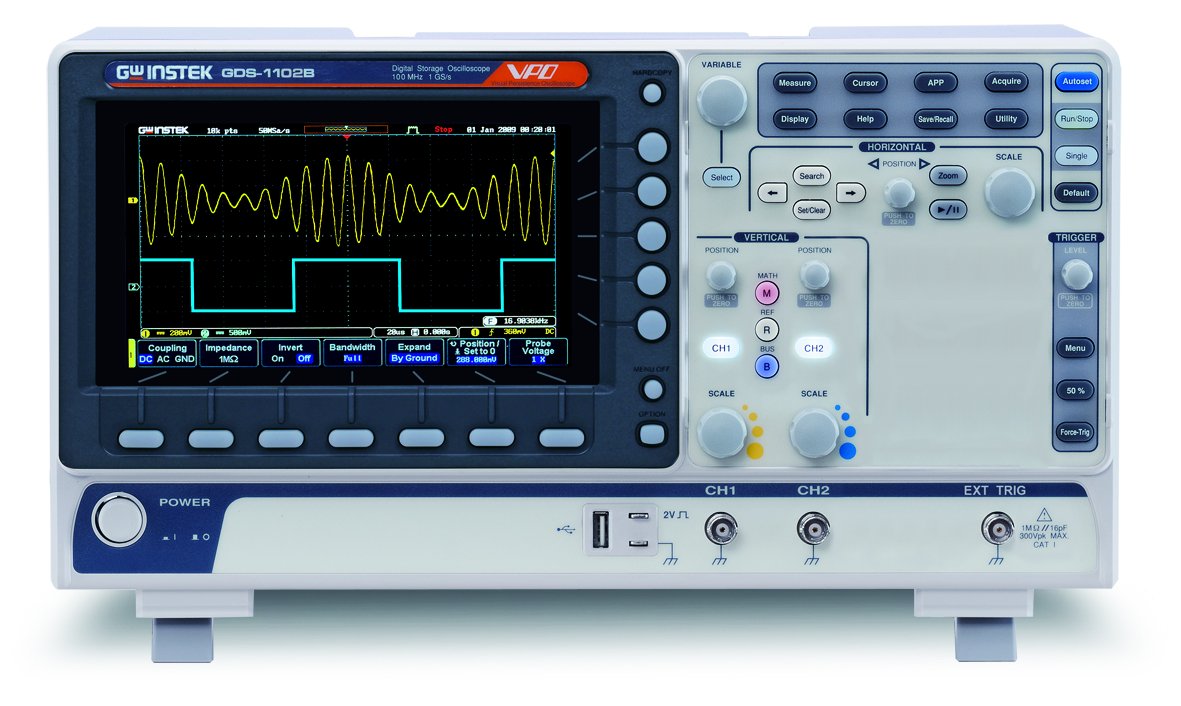

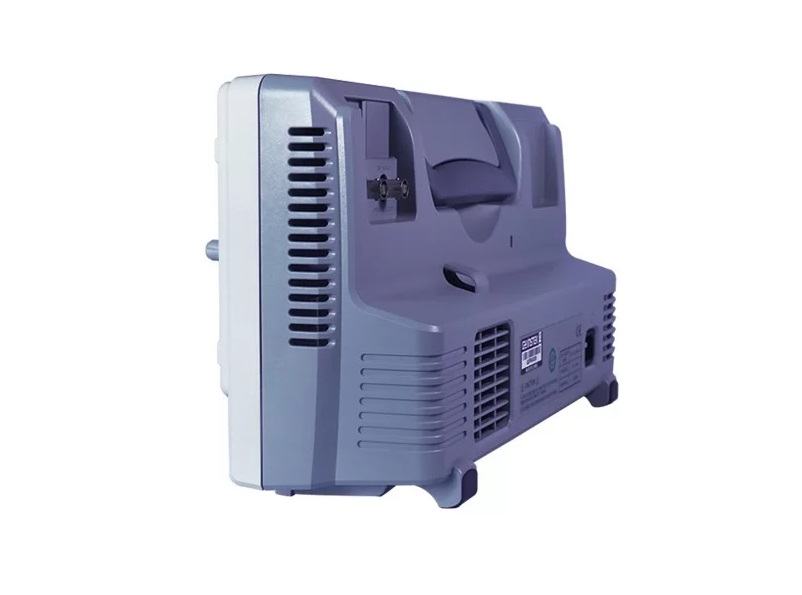

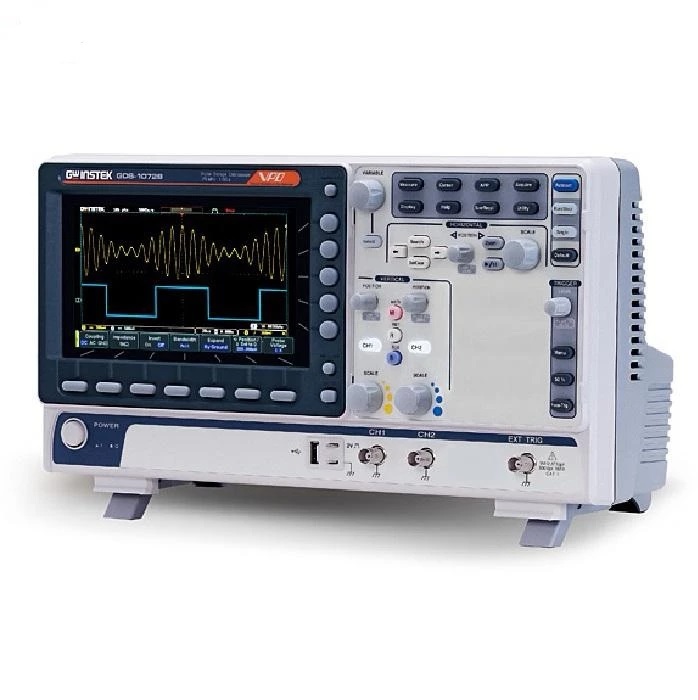

اسیلوسکوپ رومیزی اینستک مدل GDS1102B – دو کانال 100 مگاهرتز GWINSTEK 1 G.Sam/sec
اسیلوسکوپ رومیزی اینستک مدل GDS1102B یک نوسان نمای بسیار با کیفیت از برند GWinstek می‌باشد. این اسیلوسکوپ توانایی نمونه برداری 1 گیگاسمپل بر ثانیه را داراست.
می‌توان گفت GWinstek یک شرکت از تلفیق دو شرکت Goodwill امریکا و Instek تایوان است که مانند بسیاری از شرکتهای دنیا، قطعات محصولات خود را در چین تولید و مونتاژ کرده و به سرتاسر جهان عرضه می نماید.
اسیلوسکوپ (Oscilloscope) یا نوسان نما یک دستگاه اندازه‌گیری الکترونیکی برای مشاهده و تحلیل سیگنال‌های الکتریکی در حوزه زمان است. این دستگاه سیگنال‌های ولتاژ را به صورت گرافیکی روی صفحه نمایش نشان می‌دهد، که معمولاً محور افقی نشان‌دهنده زمان و محور عمودی نشان‌دهنده ولتاژ است.
کیفیت و دقت اسیلوسکوپ های شرکت GWinstek بسیار بالاست و مورد پسند بسیاری از شرکتها و آزمایشگاههای الکترونیک در سطح ایران و چه بسا در سطح دنیاست. تنوع اندازه‌گیریهای اسیلوسکوپ GDS1102B بسیار بالاست و 36 نوع اندازه‌گیری اتوماتیک دارد.
اسیلوسکوپ رومیزی اینستک مدل GDS1102B دارای نرخ تازه سازی صفحه 50,000 wfms/s (در کارکرد تک کانال) است که مقدار قابل توجهی است. این امر موجب می‌شود جزئیات بیشتری از شکل موج در فرکانسهای بالا در صفحه نمایش قابل روئیت باشد.
حافظه داخلی این دستگاه 10M می‌باشد.
GDS1102B میتواند بیشینه ولتاژ 300Vpk را در ورودی بپذیرد. هرچند بهتر است چنین ولتاژهای بالایی با پراب در حالت تضعیف 10X به ورودی اعمال شود. پراب های موجود در بسته بندی این اسیلوسکوپ، دوحالته و 1X/10X می باشند.
اگر میخواهید، ولتاژ های بالاتر از 300Vpk را با اسیلوسکوپ رومیزی اینستک مدل GDS1102B اندازه بگیرید، بهتر است از پراب با تضعیف 100X استفاده کنید.
پراب YPIONEER P4100 که یک پراب 100X است، گزینۀ خوبی برای انجام این کار است.
