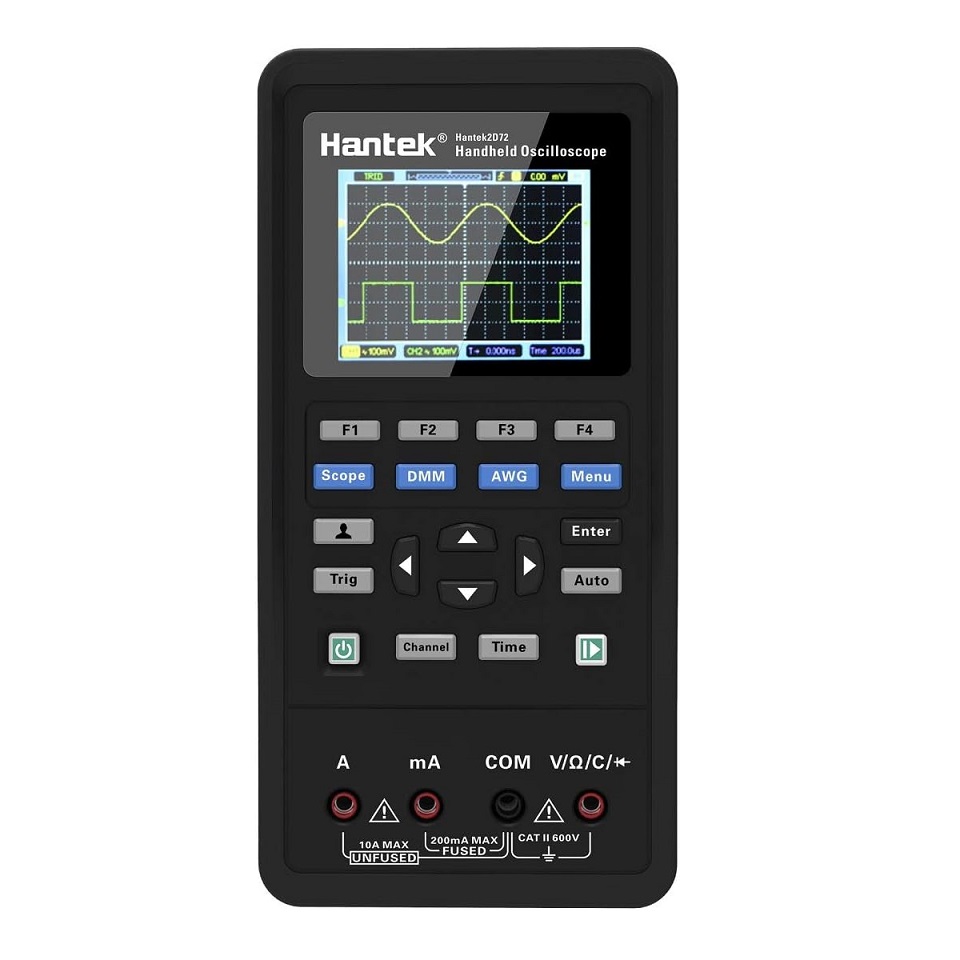

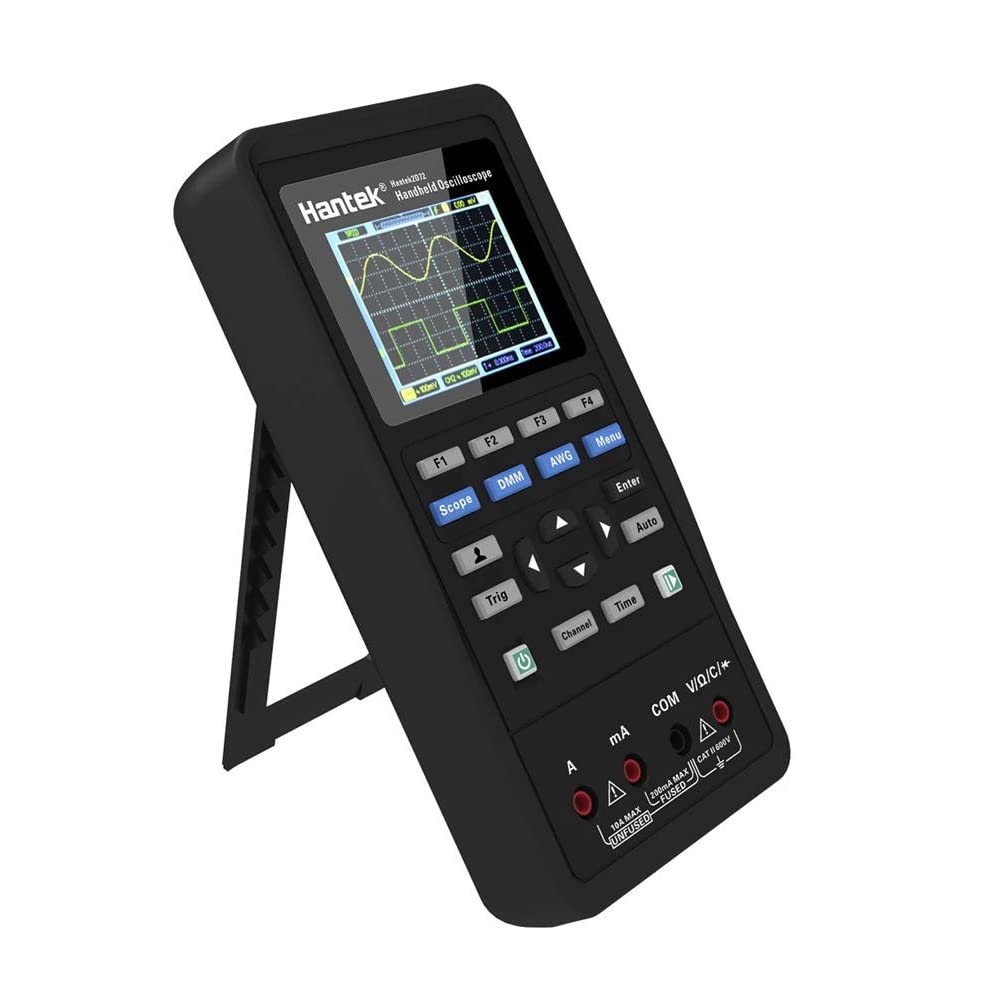

Hantek DSO2D72 یک دستگاه ترکیبی پیشرفته است که سه ابزار ضروری آزمایشگاهی را در یک پکیج جمع‌آوری کرده است:
✅ اسیلوسکوپ دیجیتال 2 کانال 70 مگاهرتز
✅ فانکشن ژنراتور (سیگنال ژنراتور) با پهنای باند تا 25 مگاهرتز
✅ مولتیمتر دیجیتال با دقت بالا
Hantek DSO2D72 برای «مهندسان الکترونیک، تعمیرکاران حرفه‌ای، محققان و دانشجویان و …» طراحی شده و یک تجهیز همه‌کاره و کم‌حجم برای اندازه‌گیری و تحلیل سیگنال‌های الکترونیکی است.
🔍 مشخصات فنی و قابلیت‌های کلیدی Hantek DSO2D72
الف- مشخصات اسیلوسکوپ:
مشخصه های افقی

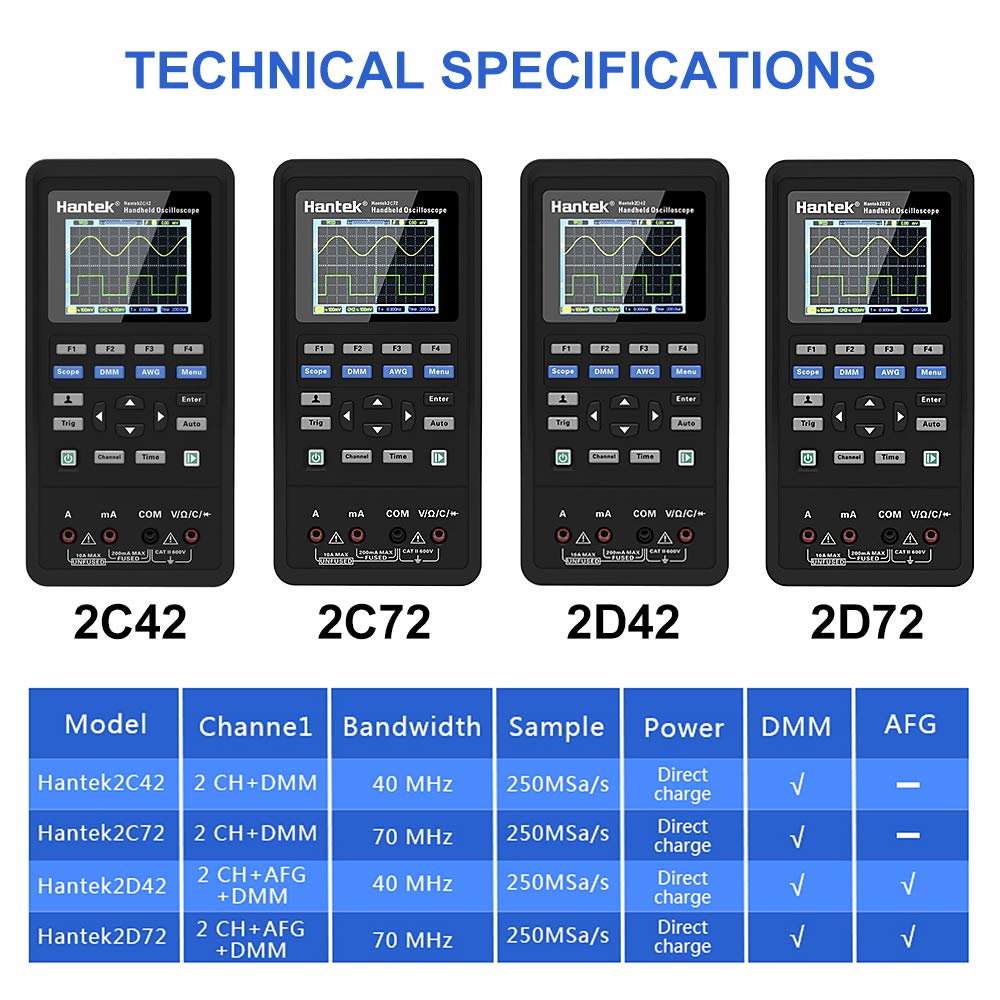

مدل: Hantek2C72/Hantek2D72
پهنای باند: 70 مگاهرتز
زمان افزایش ≤5 نانوثانیه
محدوده نرخ نمونه‌برداری 250MSa/s (تک کاناله)، 125MSa/s (دو کاناله)
درون‌یابی شکل موج (sin x)/x
حداکثر طول رکورد. ۶ هزار نمونه برای تک کانال،
۳ هزار نمونه برای هر دو کانال
محدوده SEC/DIV 5ns/div~500s/div توالی ۱، ۲، ۵
مشخصه های عمودی:
مبدل A/D با وضوح ۸ بیتی، هر کانال به طور همزمان نمونه‌برداری می‌شود
محدوده ولتاژ/DIV: 10mV/div~10V/div در ورودی BNC
آنالوگ قابل انتخاب
محدوده پهنای باند، معمولاً ۲۰ مگاهرتز
پاسخ فرکانسی پایین
(-۳db) ≤۱۰Hz در BNC
زمان صعود در BNC، معمولاً ≤۵ نانوثانیه
دقت بهره DC ±۳٪ برای حالت اکتساب نرمال یا متوسط، ۱۰V/div تا ۱۰mV/div
توجه: پهنای باند هنگام استفاده از پروب ۱X به ۶ مگاهرتز کاهش می‌یابد.
نوع تریگر Hantek DSO2D72: لبه
حالت تریگر: خودکار، نرمال، تکی
سطح تریگر: ±۴ تقسیم از مرکز صفحه
دقت سطح تریگر: ۰.۲ تقسیم × ولت/تقسیم در ±۴ تقسیم از مرکز صفحه
شیب: صعودی، نزولی، صعودی و نزولی
منبع: CH1، CH2
ورودی
کوپلینگ DC، AC یا GND
امپدانس ورودی، DC کوپل شده: ۲۵pF±۳ pF، ۱MΩ±۲٪
تضعیف پروب: ۱X، ۱۰X
تضعیف‌های پروب پشتیبانی شده: ۱X، ۱۰X، ۱۰۰X، ۱۰۰۰X
حداکثر ولتاژ ورودی: ۱۵۰VRMS
اندازه‌گیری های خودکار Hantek DSO2D72: فرکانس، دامنه
فانکشن ژنراتور داخلی Hantek DSO2D72:
فرکانس شکل موج:
سینوسی: 1 هرتز~25 مگاهرتز
مربع: 1 هرتز~10 مگاهرتز
شیب: 1 هرتز~1 مگاهرتز
EXP: 1 هرتز~5 مگاهرتز
نمونه‌برداری: 250MSa/s
دامنه: 2.5 ولت بر اینچ (50 اهم) / 5 ولت بر اینچ (بالا) (امپدانس)
وضوح فرکانسی: 0.10%
کانال: خروجی شکل موج 1 کاناله
عمق شکل موج: 512Sa
وضوح عمودی: 12 بیت
امپدانس خروجی: 50 اهم
دقت پهنای پالس (در مشخصه مربعی): ±10 نانوثانیه

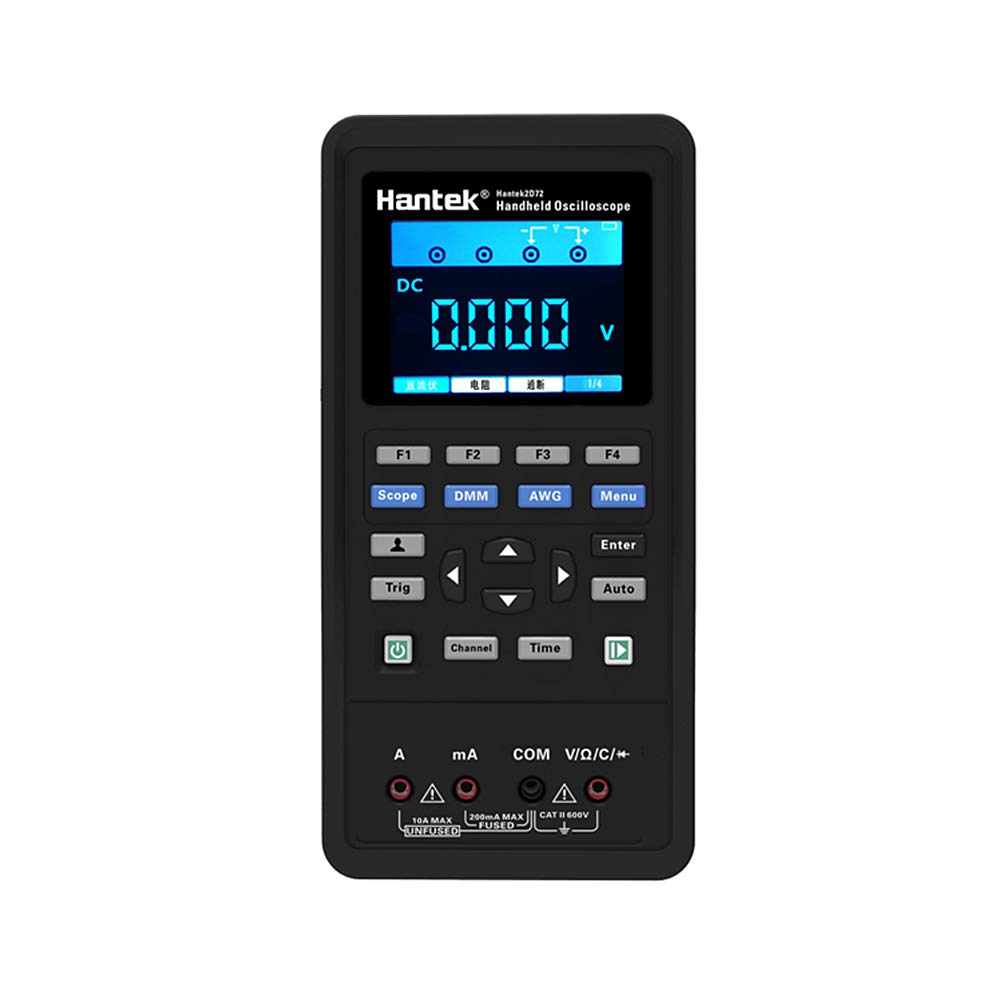

مولتیمتر:
حداکثر وضوح: 4000 شمارش
حالت‌های آزمایش: ولتاژ، جریان، مقاومت، ظرفیت خازنی، دیود و روشن-خاموش
حداکثر ولتاژ ورودی: 600 ولت DC و AC
حداکثر جریان ورودی: 10 آمپر DC و AC
مقاومت: 40.0 مگا اهم
ظرفیت خازنی: 100 میکروفاراد

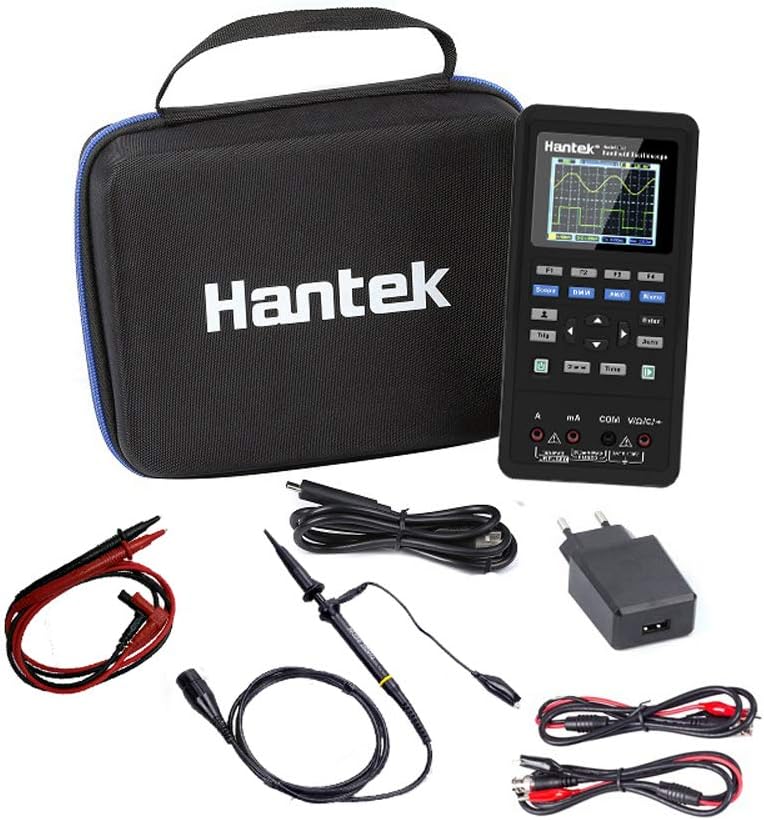

اقلام همراه:
• پراب 1X/10X: ×1
• آداپتور برق: ×1
• کابل USB: ×1
• پراب BNC به سوسماری: ×2
• پراب مولتی متر: ×1 جفت
مشخصات کلی Hantek DSO2D72:
نوع نمایشگر: 2.8 اینچ TFT با 64 هزار رنگ، 320 × 240، با کنتراست قابل تنظیم
منبع تغذیه: 5 ولت DC، آداپتور 2 آمپر، باتری 2600 میلی‌آمپر ساعت*2
مصرف برق کمتر از 2.5 وات
فیوز T، 3 آمپر
ابعاد: 199 × 98 × 40 میلی‌متر (طول × عرض × ارتفاع)
وزن خالص: 624 گرم
💡 مزایای اصلی دستگاه:
✔ صرفه‌جویی در فضا و هزینه (ترکیب سه دستگاه در یک پیکربندی جمع‌وجور)
✔ مناسب برای کاربردهای متنوع (آزمایشگاه‌ها، تعمیرات الکترونیک، آموزش، صنعت)
✔ قابلیت اتصال به کامپیوتر (از طریق USB و نرم‌افزار Hantek)
✔ نمایش همزمان سیگنال‌ها و پارامترهای اندازه‌گیری
✔ حالت Auto-Set برای تنظیم خودکار پارامترهای اسیلوسکوپ
—
⚙️ کاربردهای عمده Hantek DSO2D72:
– تحلیل مدارهای دیجیتال و آنالوگ
– عیب‌یابی سیستم‌های مخابراتی و RF
– تست و تعمیر منابع تغذیه، مدارهای کنترل موتور و درایورها
– تولید سیگنال‌های تست برای مدارهای مختلف
– اندازه‌گیری پارامترهای الکتریکی (ولتاژ، جریان، مقاومت و …)
—
🎯 جمع‌بندی
Hantek DSO2D72 یک اسیلوسکوپ فانکشن دار مولتیمتردار عالی برای کاربران حرفه‌ای و نیمه‌حرفه‌ای است که به دنبال دقت، قابلیت حمل و قیمت مناسب هستند. اگر نیاز به تحلیل سیگنال‌های سریع و تست مدارهای پیچیده دارید، این دستگاه می‌تواند یک انتخاب ایده‌آل باشد.
