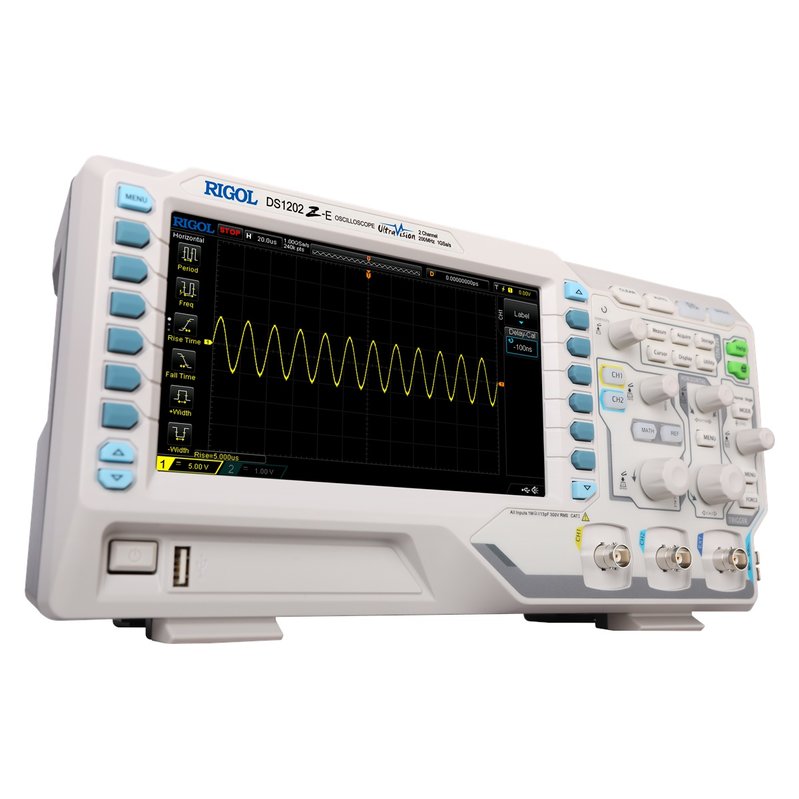

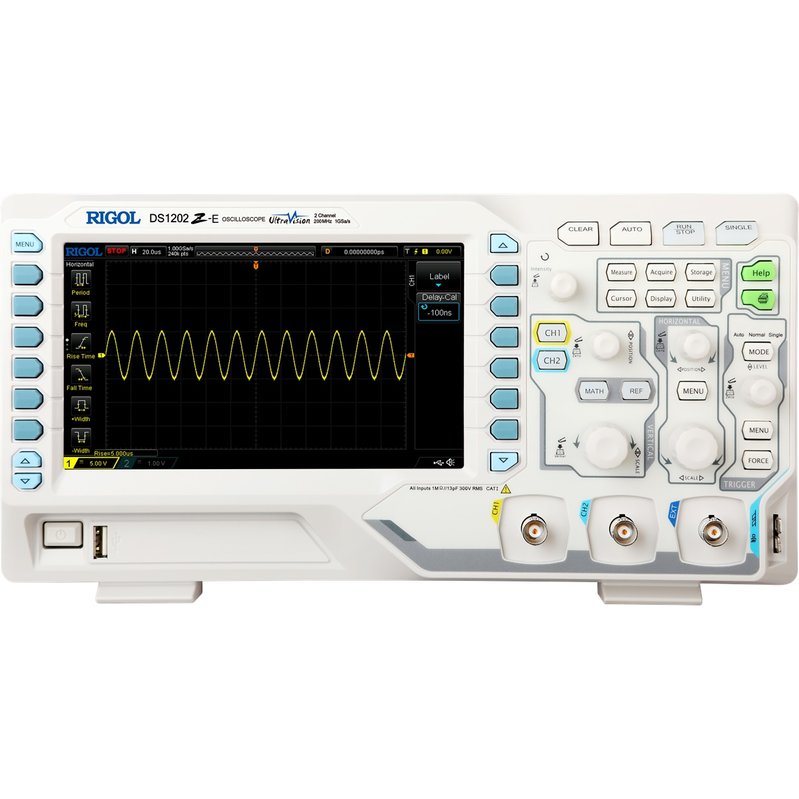

اسیلوسکوپ رومیزی ریگول مدل DS1202Z-E – دو کانال 200 مگاهرتز 1 گیگا سمپل RIGOL
اسیلوسکوپ (Oscilloscope) یا نوسان نما یک دستگاه اندازه‌گیری الکترونیکی برای مشاهده و تحلیل سیگنال‌های الکتریکی در حوزه زمان است. این دستگاه سیگنال‌های ولتاژ را به صورت گرافیکی روی صفحه نمایش نشان می‌دهد، که معمولاً محور افقی نشان‌دهنده زمان و محور عمودی نشان‌دهنده ولتاژ است.
اسیلوسکوپ رومیزی ریگول مدل DS1202Z-E یک نوسان نمای بسیار با کیفیت از برند RIGOL می‌باشد که برای فرکانس های بالا (مانند کاربریهای مخابراتی) طراحی شده است. فرکانس کاری این اسیلوسکوپ 200 مگاهرتز بوده و 2 پراب 200 مگاهرتز نیز به همراه دارد.
کیفیت و دقت اسیلوسکوپ رومیزی ریگول مدل DS1202Z-E مانند بقیه اسیلوکوپهای این شرکت بسیار بالاست و مورد پسند بسیاری از شرکتها و آزمایشگاههای الکترونیک در سطح ایران و دنیاست. تنوع اندازه‌گیریهای این دستگاه بسیار بالاست و 33 نوع اندازه‌گیری اتوماتیک دارد.
اسیلوسکوپ DS1202Z-E دارای نرخ تازه سازی صفحه 30,000 wfms/s (در کارکرد تک کانال) است که مقدار نسبتاً قابل توجهی است. این امر موجب می‌شود جزئیات زیادی از شکل موج در فرکانسهای بالا در صفحه نمایش قابل روئیت باشد.
حافظه داخلی این دستگاه 24M می‌باشد.
DS1202Z-E میتواند بیشینه ولتاژ 300Vpk و حتی ولتاژ گذرای 1000 ولت را در ورودی بپذیرد. هرچند بهتر است چنین ولتاژهای بالایی با پراب در حالت تضعیف 10X به ورودی اعمال شود. پراب های موجود در بسته بندی این اسیلوسکوپ، دوحالته و 1X/10X می باشند.
اگر میخواهید، ولتاژ های بالاتر از 300Vpk را با اسیلوسکوپ رومیزی ریگول مدل DS1202Z-E اندازه بگیرید، بهتر است از پراب با تضعیف 100X استفاده کنید.
