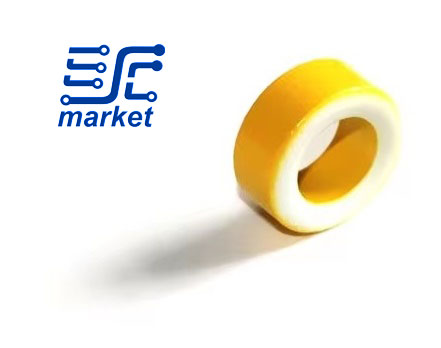

هسته پودر آهن 11.1×14.5×26.9 زرد-سفید یا T106-26
هستههای پودر آهن در سایزها و مشخصههای مختلف، در بسیاری از کاربردهای الکترونیکی و الکتریکی به عنوان عناصر کلیدی در بهبود کارایی و عملکرد مدارها استفاده میشوند. این هستهها از ذرات ریز آهن تشکیل شدهاند که با یک عایق پوشیده شدهاند و سپس تحت فشار به شکلهای مختلف قالبگیری میشوند.
ویژگیهای هسته پودر آهن
1. انعطافپذیری مغناطیسی: این هستهها به علت ساختار خاص خود، میتوانند در محدودههای مختلف فرکانسی کار کنند و به تنظیم انعطافپذیری مغناطیسی بپردازند.
2. قابلیت تحمل جریان بالا: هستههای پودر آهن قدرت تحمل جریانهای بالاتر را نسبت به برخی از هستههای دیگر دارند.
3. کاهش تلفات حرارتی: به دلیل توزیع همگن پودر آهن و عایقبندی مناسب، این هستهها تلفات حرارتی کمتری دارند.
انواع هستههای پودر آهن
1. هستههای استاندارد (Standard Iron Powder Cores)::
o کاربردهای عمومی در فیلترها، و قطعات فرکانس پایین مورد استفاده قرار میگیرند.
o آنها معمولاً در منابع تغذیه سوئیچینگ و مدارهای تنظیمکننده ولتاژ کاربرد دارند.
2. هستههای فشردهسازی مستقیم (Direct Compression Cores):
o با فرآیند فشردن مستقیم پودر آهن به دست میآیند و اغلب در کاربردهای توان بالا و فرکانس پایین استفاده میشوند.
o به دلیل مقاومت مکانیکی بالا، در محیطهای صنعتی کاربردهای فراوانی دارند.
3. هستههای خاص (Specialized Cores):
o این دسته شامل هستههایی با اضافه کردن عناصر دیگر برای بهبود ویژگیهای خاص مانند عملکرد در دمای بالا، یا کاربردهای فرکانس بالاتر ساخته میشود.
عوامل موثر در انتخاب هسته برای تروئیدی که برای مدار طراحی میشود، عبارتند از:

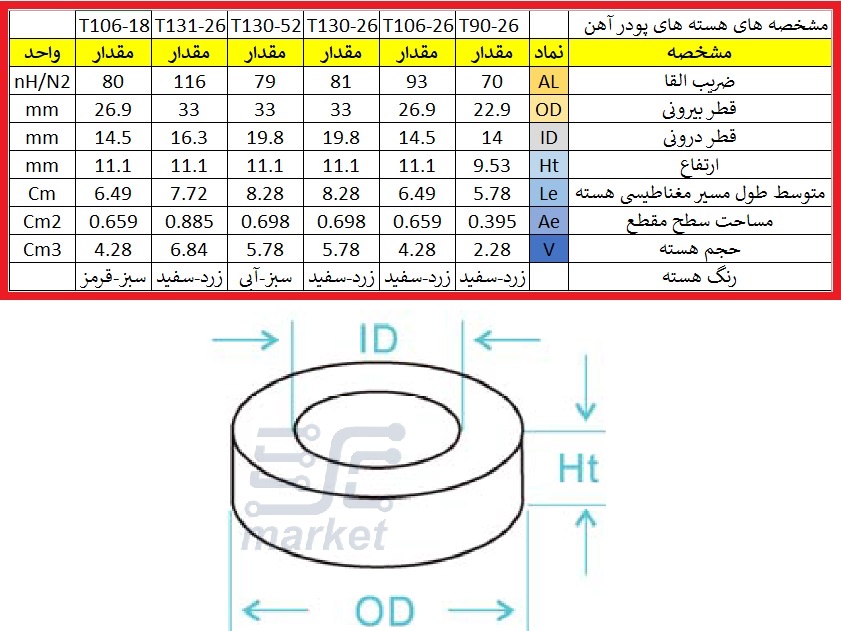

ضریب القای هسته یا AL، قطر بیرونی هسته یا OD ، قطر درونی هسته یا ID، ارتفاع هسته یا Ht، متوسط طول مسیر مغناطیسی هسته یا Le، مساحت سطح مقطع Ae و نهایتاً حجم هسته یا V که در دیتا شیت به آن اشاره شده است.
کاربردهای هسته پودر آهن 11.1×14.5×26.9:
• فیلترهای EMI: به منظور کاهش تداخلات الکترومغناطیسی در مدارهای الکترونیکی.
• مبدلهای DC-DC و اینورترها: برای بهبود کارایی و کاهش نویز.
• اندوکتورها و ترانسفورماتورها: در انواع مدارها برای ذخیره و انتقال مؤثر انرژی.
نهایتا اینکه هسته پودر آهن 11.1×14.5×26.9 در واقع یکی از کاربردی ترین اجزای الکتریکی و الکترونیکی محسوب میشود. انتخاب صحیح نوع هسته برای هر کاربرد خاص میتواند به بهینهسازی عملکرد و کاهش تلفات کمک کند.
توضیحات
مشخصات فنی
| AL (nH/N2) |
93 |
|---|---|
| OD (mm) |
26.9 |
| ID (mm) |
14.5 |
| Ht (mm) |
11.1 |
| Le (Cm) |
6.49 |
| Ae (Cm2) |
0.659 |
| V (Cm3) |
4.28 |
