راهنمای جامع میکروسکوپ تعمیرات (لوپ): از تاریخچه تا مشخصات فنی ایده‌آل برای تعمیرکاران الکترونیک
آیا «لوپ» همان میکروسکوپ تعمیرات است؟ میکروسکوپ استریو چیست؟
در بازار ایران، میکروسکوپ‌های مورد استفاده در تعمیرات الکترونیک، اغلب با نام عامیانه «لوپ» (Loupe) شناخته می‌شوند. اگرچه لوپ به معنای یک ذره‌بین ساده است، اما دستگاه اصلی که تعمیرکاران حرفه‌ای از آن استفاده می‌کنند، استریو میکروسکوپ نام دارد.
میکروسکوپ تعمیرات (لوپ) یک ابزار حیاتی برای تعمیرکاران الکترونیک و مهندسان است که امکان مشاهده دقیق قطعات SMD (Surface Mount Device) و انجام عملیات ظریف مانند لحیم‌کاری، بازبینی PCB (برد مدار چاپی) و عیب‌یابی را فراهم می‌سازد.
۱. تاریخچه و ضرورت اختراع میکروسکوپ تعمیرات
چرا لوپ تعمیرات اختراع شد؟
تا پیش از ظهور فناوری نصب سطحی (SMT)، بیشتر قطعات الکترونیکی از نوع THT (Through-Hole Technology) بودند؛ یعنی دارای پایه‌هایی بودند که از سوراخ‌های برد عبور می‌کردند و لحیم می‌شدند. اما در دهه‌های اخیر، با هدف کوچک‌سازی، افزایش سرعت و کاهش هزینه تولید، صنعت الکترونیک به سمت استفاده از قطعات SMD و تکنولوژی‌های پیشرفته‌تر مانند BGA (Ball Grid Array) حرکت کرد. این قطعات بسیار ریز هستند و تشخیص عیب یا لحیم‌کاری آن‌ها با چشم غیرمسلح تقریباً غیرممکن است.
نیاز حیاتی که منجر به اختراع استریو میکروسکوپ یا لوپ تعمیرات شد، دو عامل کلیدی بود:
به این ترتیب، استریو میکروسکوپ به عنوان ابزاری که هم دید سه‌بعدی و هم فاصله کاری طولانی را فراهم می‌کرد، به ستون اصلی میز کار هر تعمیرکار حرفه‌ای تبدیل شد. (با توجه به مسیر نوری دوگانه در درون این نوع میکروسکوپ، میتوانید همزمان سمت چپ و راست یک قطعه را در یک تصویر مشاهده کنید)
۲. تفاوت میکروسکوپ تعمیرات (لوپ) با سایر انواع میکروسکوپ
تفاوت‌های کلیدی بین میکروسکوپ تعمیرات (استریو میکروسکوپ) و میکروسکوپ‌های سنتی (مانند میکروسکوپ‌های بیولوژیکی یا Compound) در چهار ویژگی اصلی خلاصه می‌شود:
|
ویژگی |
میکروسکوپ تعمیرات (لوپ/استریو میکروسکوپ) |
میکروسکوپ‌های سنتی (Compound/بیولوژیکی) |
|---|---|---|
|
تصویر |
سه‌بعدی (3D) و راست (Non-Inverted) |
دو‌بعدی (2D) و اغلب معکوس (Inverted) |
|
نحوه دید |
دو مسیر نوری مجزا (دید استریوسکوپیک) |
یک مسیر نوری واحد |
|
فاصله کاری |
بسیار طولانی (اغلب ۹ تا ۳۰ سانتی‌متر) |
بسیار کوتاه (چند میلی‌متر) |
|
هدف اصلی |
تعمیر، دستکاری، لحیم‌کاری و بازبینی سطحی |
مشاهده نمونه‌های شفاف، سلول‌ها و برش‌های نازک |
نکته کلیدی برای تعمیرکاران: توانایی مشاهده سه‌بعدی و فاصله کاری طولانی در لوپ تعمیرات به شما این امکان را میدهد که با عمق دید مناسب و بدون برخورد با لنز، ابزارهای تعمیراتی را زیر میکروسکوپ جابجا کنید.
۳. دسته‌بندی لوپ در بازار ایران: چشمی در مقابل دیجیتال
در بازار تجهیزات تعمیر الکترونیک، دو نوع اصلی از میکروسکوپ تعمیرات شناخته می‌شود:

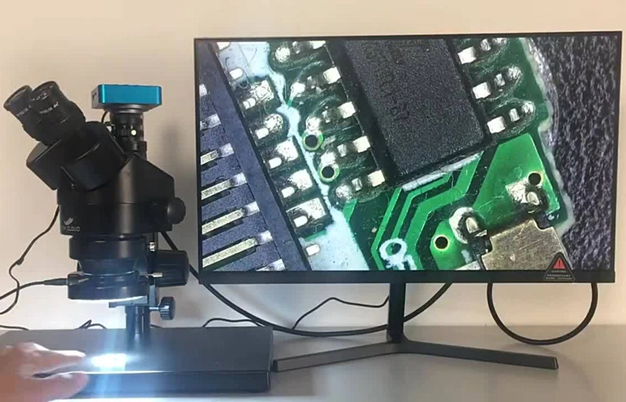

الف) لوپ چشمی (استریو میکروسکوپ)
این نوع که در بخش قبل شرح داده شد، دارای مسیرهای نوری برای مشاهده مستقیم با چشم است (Binocular یا Trinocular). مزیت اصلی آن، دید سه‌بعدی و عمق میدان عالی است که باعث می‌شود تعمیرکار در انجام کارهایی مانند لحیم‌کاری احساس راحتی و دقت بالایی داشته باشد.

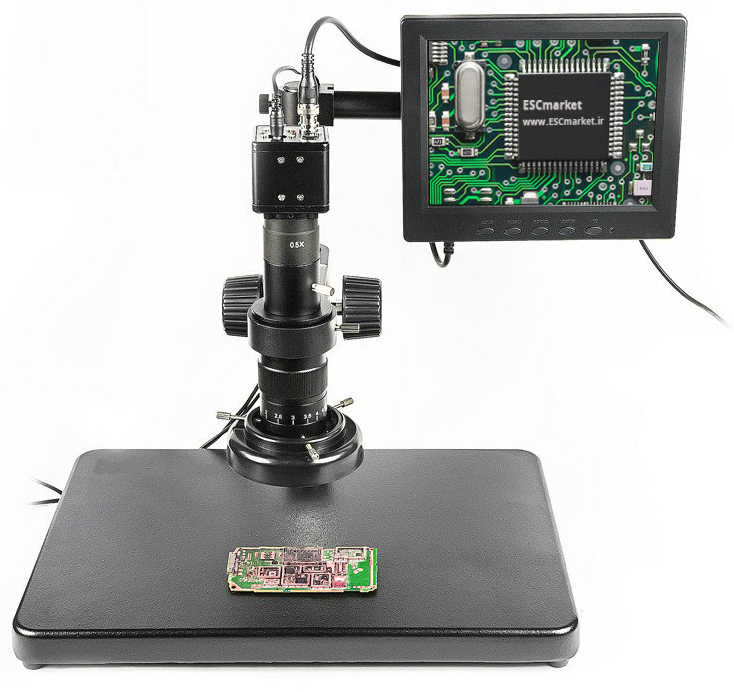

ب) لوپ دیجیتال (میکروسکوپ‌های تک چشمی متصل به نمایشگر)
این دسته‌بندی، که در ایران به لوپ دیجیتال معروف است، فاقد چشمی‌های سنتی برای مشاهده مستقیم با چشم است. این دستگاه‌ها، از یک بدنه بزرگنمایی (معمولاً 7x تا 45x) و یک دوربین دیجیتال در انتهای مسیر نوری بهره می‌برند که تصویر را مستقیماً بر روی یک نمایشگر متوسط یا بزرگ پخش می‌کند.
یک نمونه با کیفیت از این نوع لوپ، YIZHAN 130X است که خروجی 4K دارد و با نمایشگرهای 4K تصویر بسیار باکیفیتی را ارائه میدهد.
مزایای لوپ دیجیتال برای تعمیرکاران الکترونیک:
توجه: اگرچه لوپ دیجیتال در راحتی کار ارگونومیک برتری دارد، اما معمولاً دید سه‌بعدی (3D) واقعی استریو میکروسکوپ‌های چشمی را ارائه نمی‌دهد. با این حال، با بهبود نرم‌افزارهای پردازش تصویر، بسیاری از تعمیرکاران الکترونیک، این نوع را به دلیل ارگونومی و بزرگنمایی بالا ترجیح می‌دهند.
|
لوپ 3 چشمی |
لوپ 2 چشمی |
لوپ دیجیتال |
لوپ دیجیتال |
|
دید: چشمی + قابل نصب دوربین |
دید: چشمی |
دید: با اتصال به نمایشگر جانبی |
دید: نمایشگر سرخود |
۴. مشخصات فنی حیاتی میکروسکوپ تعمیرات برای تعمیرکاران الکترونیک
هنگام انتخاب لوپ تعمیرات مناسب برای کارگاه خود، چند مشخصه فنی وجود دارد که مستقیماً بر کیفیت و راحتی کار شما تأثیر می‌گذارد:
الف) فاصله کاری (Working Distance)
این مهم‌ترین مشخصه در یک لوپ تعمیرات است. فاصله کاری، فضای بین لنز شیئی (Objective Lens) و قطعه مورد بررسی است.
ب) بزرگنمایی و زوم (Magnification & Zoom)
میکروسکوپ تعمیرات باید دارای یک محدوده بزرگنمایی متغیر (زوم) باشد:
ج) سیستم روشنایی (Illumination)
بهترین نوع روشنایی برای میکروسکوپ تعمیرات، رینگ لایت LED است که نور یکنواخت و بدون سایه را فراهم می‌کند. قابلیت تنظیم شدت نور برای کار با سطوح براق برد مدار چاپی ضروری است.
نتیجه‌گیری:
میکروسکوپ تعمیرات (لوپ) چه از نوع چشمی سه‌بعدی باشد و چه از نوع لوپ دیجیتال مبتنی بر مانیتور، ابزاری تخصصی و جایگزین‌ناپذیر برای تعمیرکاران الکترونیک و مهندسان است. در انتخاب خود، حتماً به مشخصه فاصله کاری توجه ویژه داشته باشید تا بتوانید بدون محدودیت، ظریف‌ترین عملیات لحیم‌کاری و عیب‌یابی را با دقت انجام دهید.
