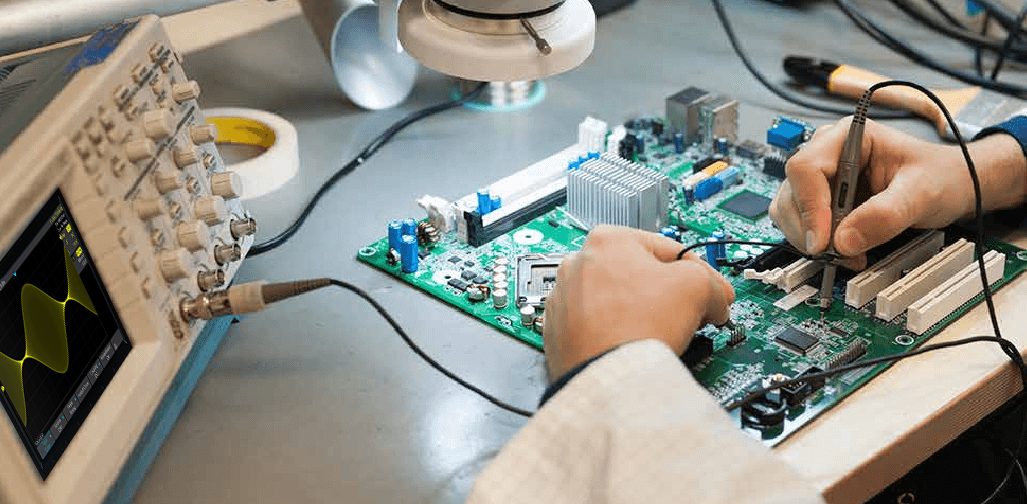

بهترین اسیلوسکوپهای رومیزی تعمیرات

چرا اسیلوسکوپ بخریم؟

– عیب‌یابی سریع‌تر: پیدا کردن مشکل در بردها را راحت می‌کند.

– دقت بالا: دیگر حدسی و با تکیه بر اعداد مولتیمتر کار نکنید! سیگنال‌ها را دقیق ببینید.

– سرمایه‌گذاری هوشمند: یک ابزار حرفه‌ای که سال‌ها برایتان کار می‌کند.

چه چیزهایی را برای خرید اسیلوسکوپ تعمیرات تباید در نظر بگیرم؟

بهترین و رایج ترین اسیلوسکوپ برای تعمیرات بردهای الکترونیکی کدامند؟

.

ابتدا باید ببینیم نیاز کاری ما چیست و چه مشخصات نامی را میطلبد.

1-1 پهنای باند را در نظر بگیرید: باید ببینید تا چه فرکانسی کار میکنید. معمولا یک اسکوپ ۱۰۰ مگاهرتز برای تعمیرات موبایل، لوازم خانگی و سیستم‌های صوتی-تصویری کافی است زیرا اغلب تجهیزات رایج از جمله لوازم خانگی و موبایل معمولا تا پهنای باند حداکثر 60 مگاهرتز کار میکنند. (اگر بودجه دارید: ۱۵۰-۲۰۰ مگاهرتز برای آینده‌نگری بهتر).

.

1-2 تعداد کانال: هرچه بیشتر باشد تعداد سیگنال همزمان بیشتری میتوانید به اسیلوسکوپ بدهید و بررسی کنید.

– ۲ کانال: برای اکثر کارهای معمولی (مثل تعمیرات پاور، سیگنال‌های ساده).

– ۴ کانال: اگر همزمان نیاز به مقایسه چند سیگنال دارید (مثل عیب‌یابی مدارهای دیجیتال).

.

1-3 نرخ نمونه‌برداری (Sampling Rate): هرچه بیشتر باشد، شکل موج واقعی تر است.

– حداقل ۱GS/s (گیگاسَمپل بر ثانیه) برای نمایش دقیق‌تر سیگنال‌ها. (البته اگر اسیلوسکپهای پرتابل را انتخاب میکنید، با نرخهای نمونه برداری پایینتری هم مواجه خواهید شد) معمولا همه اسیلوسکوپهای رومیزی حداقل حداقل ۱GS/s را دارند.

1-4 نرخ تازه‌سازی صفحه (Refresh Rate): کمک میکند تا تغییرات سیگنال را بهتر ببینید.

– بالای ۵۰۰۰ waveform/s برای دیدن سیگنال‌های متغیر با وضوح بهتر. اسیلوسکوپهای هنتک سری اقتصادی مانند خانوادۀ DSO2C10 نرخ تازه سازی حدود 2000 دارند که البته برای تعمیرات هیچ مشکلی ندارد. این رقم در اسیلوسکوپهای هنتک سری 5000 مانند DSO5072P در حد 5000 است این نوع اسیلوسکوپها در نشان دادن امواج متغیر کمی روان تر و سریعتر هستند. نرخ تازه سازی در معمولی ترین اسیلوسکوپهای رومیزی ریگول حدود 30000 ، اوون در حدود 25000 و در سیگلنت حدود 50000 است. البته در اسیلوسکوپهای پیشرفته تر، این رقم بیشتر خواهد بود اما قیمتهای بیشتری دارند.

البته قابلیتهای دیگری در اسیلوسکوپها وجود دارد که بررسی آنها باید جداگانه صورت بگیرد و ما فقط کلیاتی در مورد اسیلوسکوپهای مخصوص تعمیرات را در اینجا بررسی میکنیم.

.

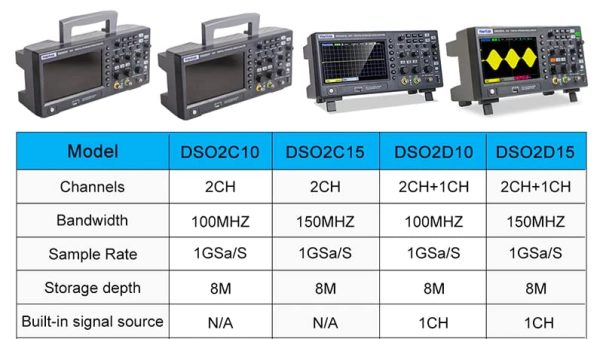

– اسیلوسکوپ‌های ارزان‌قیمت و کاربردی:

– DSO2C10: مناسب برای شروع کار– 2 کانال 100 مگاهرتز 1 گیگا سمپل – بدون فانکش‌ژنراتور داخلی- تازه‌سازی 2۰۰۰ waveform/s

– DSO2C15: فرکانس بالاتری – 2 کانال 150 مگاهرتز 1 گیگا سمپل – بدون فانکش‌ژنراتور داخلی- تازه‌سازی 2۰۰۰ waveform/s

– DSO2D10: مناسب برای شروع کار– 2 کانال 100 مگاهرتز 1 گیگا سمپل – دارای فانکش‌ژنراتور داخلی- تازه‌سازی 2۰۰۰ waveform/s

– DSO2D15: فرکانس بالاتری – 2 کانال 150 مگاهرتز 1 گیگا سمپل – دارای فانکش‌ژنراتور داخلی- تازه‌سازی 2۰۰۰ waveform/s

3- اسیلوسکوپ‌های مرغوب با قیمت متوسط (پهنای باند ۱۰۰-۲۰۰ مگاهرتز):

– ریگول (Rigol) DS1102Z-E (100MHz, 2 کانال) – محبوب و بادوام.

– ریگول (Rigol) DS1202Z-E (200MHz, 2 کانال) – پهنای باند بیشتر و قدرت تحلیل بالاتر.

4- اسیلوسکوپهای حرفه ای دقیق:

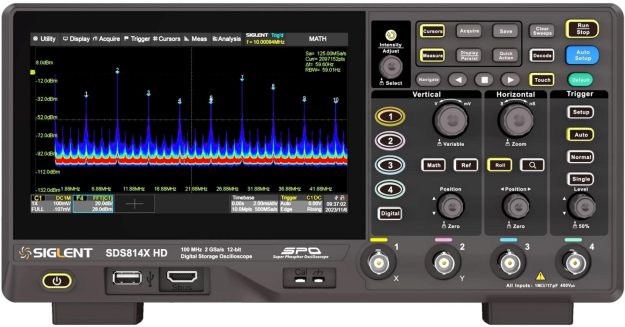

– اسیلوسکوپهای 12 بیتی HD و سیگنال مخلوط مثل SIGLENT 814X HD اگر کارهای پیچیده‌تر انجام می‌دهید و با سیگنال ترکیبی کار می‌کنید یعنی مشاهده همزمان سیگنالهای آنالوگ و دیجیتال را در دست دارید. البته این نوع اسیلوسکوپها سیگنالی حداقل 10 برابر دقیق تر به شما نمایش خواهند داد.

5– نکات ایمنی که عدم رعایت آن ممکن است برای فرد یا دستگاه خطرناک باشد:

5-1 اتصال به خازن دشارژ نشده

5-2 اعمال ولتاژ بالا به پروب اسیلوسکوپ در حالت 1X

5-3 اندازه‌گیری ولتاژ در حالی که پراب مولتیمتر به سوکت جریان متصل است

5-4 اتصال به ولتاژ نامناسب یا تجهیزات ناسازگار (در روی پورت BNC هر اسیلوسکوپ، بیشینه ولتاژ قابل تحمل درج شده است)

5-5 هرگونه استفاده خارج از محدوده‌های مشخص‌شده در دفترچه راهنما

.

6. توصیه نهایی و چکیده:

– اگر تازه‌کار هستید یا بودجه محدود دارید DSO2C10 یا DSO2C15 و یا DSO2D10/D15گزینه‌های عالی هستند.

– اگر حرفه‌ای‌تر هستید: مدل‌های ۴ کاناله یا برندهای ریگول و اوون انتخاب بهتری است.

بطور کلی آنچه که مهم است این است که تقریبا با همۀ اسیلوسکوپهای ارزان قیمت که نرخ تازه سازی و مشخصات پایین تری هم دارند، شکل موج و اندازه گیری ها در حیطه تعمیرات موبایل و بوردهای لوازم خانگی بخوبی قابل بررسی است و برای این کار کفایت می‌کند و اسکوپهای بهتر، قابلیتهای بیشتری دارند که در نوع ارتباط و پروتکل و تجزیه و تحلیل سیگنالهای پیچیده تر به کار خواهند آمد، و همچنین میتوانند دقت کار را بالا ببرند.

.

✨ برای خرید مطمئن، گارانتی معتبر و خدمات پس از فروش را فراموش نکنید!

✅ اگر سوالی دارید یا نیاز به مشاوره دارید، تماس بگیرید. (09137134714).

.
